Abastecimiento de impulsiones innovadoras y rentables de la matanza
Lugar de origen: | China |
Nombre de la marca: | HangTuo |
Certificación: | CE, ISO9001 |
Número de modelo: | SDE7” |
Cantidad de orden mínima: | 1 pedazo |
---|---|
Precio: | USD 398~456/ pc |
Detalles de empaquetado: | Cuadro de madera contrachapada |
Tiempo de entrega: | 15~45 días |
Condiciones de pago: | L / C, T / T, Western Union |
Capacidad de la fuente: | PCS 2000 POR MES |
Materiales: | 50Mn, 42CrMo | modelo: | SDE7” |
---|---|---|---|
Ratio del engranaje: | 57:1 | Esfuerzo de torsión de la salida nominal: | 2000 nanómetros |
Llevar a cabo el esfuerzo de torsión: | 13500 nanómetro | Esfuerzo de torsión inclinable: | 13200 nanómetro |
Eficiencia: | 40% | Color estándar: | RAL 9006 |
Alta luz: | anillo de la matanza del engranaje de gusano,motor del engranaje de gusano |

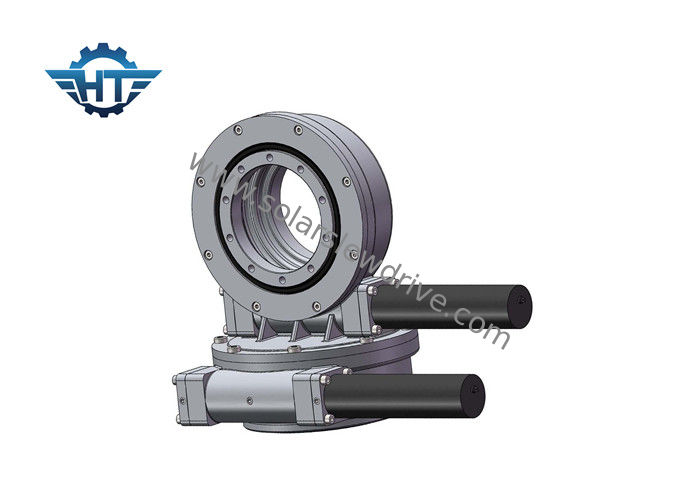

La alta impulsión dual de la ciénaga de la impulsión del gusano del esfuerzo de torsión de AXIS con 24vdc adaptó el motor para el perseguidor solar
Descripción
Los sistemas de seguimiento solares incluyen el sistema de seguimiento solar del sistema de seguimiento solar del solo eje y del eje dual. El sistema de seguimiento solar del solo eje incluye inclinado y escoge completamente el sistema de seguimiento.
Para un sistema de seguimiento solar del eje dual, sobre la base de la estructura del soporte del differenct, tres tipos de soluciones de las impulsiones de la ciénaga podían ser aplicados:
1. eje horizontal del uso dos (tipo del SE) el solo mató impulsiones.
2. utilice uno horizontal (tipo del SE) y otra vertical (tipo de VE).
3. utilice una impulsión dual de la ciénaga del eje.
Todas esas soluciones pueden alcanzar el seguimiento del sol verticalmente y horizontalmente, ese los medios que siguen el sol todo el tiempo con luz del sol directa.
Impulsiones de la ciénaga aplicadas en el perseguidor solar dual de AXIS
Nombre de producto | SDE7 mató impulsiones |
Esfuerzo de torsión de la salida | 980 N.m; 723 ft.lbs |
Esfuerzo de torsión de la salida máxima | 1938 N.m; 1429 ft.lbs |
Esfuerzo de torsión inclinable del momento | 7000 N.m; 5163 ft.lbs |
Llevar a cabo el esfuerzo de torsión | 13200 N.m; 9736 ft.lbs |
Grado axial estático | kN 133,20; 29943 libras |
Grado radial estático | kN 53; 11977 libras |
Grado axial dinámico | kN 31,90; 7171 libras |
Grado radial dinámico | kN 27,91; 6274 libras |
Alternativas del motor | Motor de 12/24/48 VDC; Motor de pasos; Motor sin cepillo |
Estilo de los productos | AXIS dual; CPV/HCPV; Plato solar; Torre solar |
Característica del uso | Sistema de seguimiento solar, Machiner industrial |
Cuadrado recomendado del panel | 30 metros cuadrados |
SDE mató la tabla del funcionamiento de las impulsiones
Modelo | Ratio | Esfuerzo de torsión de la salida nominal | Esfuerzo de torsión inclinable | Carga axial | Carga radial | Llevar a cabo el esfuerzo de torsión | Eficacia | Precisión | De autoretención | Peso |
N.m | N.m | kN | kN | N.m | grado | Sí | kilogramo | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | el 40% | ≤0.1 | Sí | 21kg |
5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | el 40% | ≤0.1 | Sí | 32kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | el 40% | ≤0.1 | Sí | 54kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | el 40% | ≤0.1 | Sí | 88kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | el 40% | ≤0.1 | Sí | 157 kilogramos |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | el 40% | ≤0.1 | Sí | 214kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | el 40% | ≤0.1 | Sí | 315kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | el 40% | ≤0.1 | Sí | 481kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | el 40% | ≤0.1 | Sí | 682 kilogramos |
Applicatons
Servicios modificados para requisitos particulares
1. Diseño especial basado en diversos usos y proyectos
2. Diversos tipos de motores se podían hacer juego, por ejemplo los motores hidráulicos, los motores de pasos, los motores eléctricos etc.
3. Diversos colores están disponibles basados en código de RAL; nuestro color estándar es RAL 9006.
