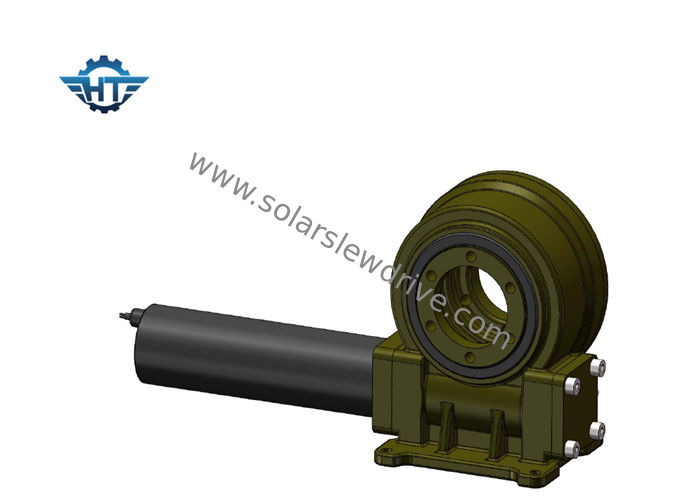

Sola pequeña impulsión de la ciénaga de AXIS de 3 pulgadas para el solo sistema de seguimiento solar de AXIS

Sola pequeña impulsión de la ciénaga de AXIS de 3 pulgadas para el solo sistema de seguimiento solar de AXIS

  • Sola pequeña impulsión de la ciénaga de AXIS de 3 pulgadas para el solo sistema de seguimiento solar de AXIS
  • Sola pequeña impulsión de la ciénaga de AXIS de 3 pulgadas para el solo sistema de seguimiento solar de AXIS
Sola pequeña impulsión de la ciénaga de AXIS de 3 pulgadas para el solo sistema de seguimiento solar de AXIS
Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: VE3”
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 120~504 / pc
Detalles de empaquetado: Cuadro de madera contrachapada
Tiempo de entrega: 15~45 días
Condiciones de pago: L / C, T / T, Western Union
Capacidad de la fuente: PCS 2000 POR MES
Contacto
Descripción detallada del producto
Materiales: 50Mn, 42CrMo modelo: VE3”
Ratio del engranaje: 31:1 Eficiencia: 40%
color: RAL 9006 o por requerimiento Aplicación: sistemas de seguimiento solares
Lugar de origen: Changzhou, China Controlador: motor de 24VDC
Garantía: 5~10 años certificado: ISO9001, CE
Sitio de la instalación: Abra el campo, tejado plano Función: Instalación segura, rápida, larga vida
Alta luz:

caja de cambios de la impulsión del gusano

,

anillo de la matanza del engranaje de gusano





Sola pequeña impulsión de la ciénaga de AXIS de 3 pulgadas con el motor del engranaje 24VDC para el solo sistema de seguimiento solar de AXIS



La impulsión de la matanza es un nuevo tipo de producto de la matanza, generalmente llamado el anillo de la matanza, que se compone generalmente de gusano, del anillo de la matanza, de la vivienda, del motor y de otros componentes. Puesto que los componentes de la base están girando los transportes, pueden soportar simultáneamente fuerzas axiales, fuerzas radiales, y el vuelco de momentos. Comparado con los productos rotatorios tradicionales, la nueva impulsión de la matanza ofrece la instalación fácil, el mantenimiento fácil y un mayor grado de espacio de la instalación.



Parametrización para la optimización del tratamiento de las series de VE



Modelo Ratio Esfuerzo de torsión de la salida nominal Esfuerzo de torsión inclinable Carga axial Carga radial Llevar a cabo el esfuerzo de torsión Eficacia Precisión De autoretención Peso
N.m N.m kN kN N.m grado kilogramo
3" 31:1 300 1500 3,6 15 7000 el 40% ≤0.1 13
5" 37:1 637,5 5000 16 27 9200 el 40% ≤0.1 18
7" 57:1 1750 7000 34 58 13200 el 40% ≤0.1 28
8" 51:1 2250 11200 50 80 20400 el 40% ≤0.1 35
9" 61:1 4300 16000 60 130 27200 el 40% ≤0.1 51
12" 78:1 5600 25000 77 190 40560 el 40% ≤0.1 61
14" 85:1 6750 48000 110 230 44200 el 40% ≤0.1 78
17" 102:1 9460 67000 142 390 53040 el 40% ≤0.1 105
21" 125:1 16000 89000 337 640 65000 el 40% ≤0.1 185
25" 150:1 21450 112000 476 950 89000 el 40% ≤0.1 244



Impulsión recomendada de la matanza



Impulsión incluida de la matanza de la vivienda SE1 SE3 SE5 SE7 SE9 SE12 SE14 SE21
Impulsión incluida exacta de la matanza de la vivienda ZE3 ZE5 ZE7 ZE9
Impulsión de la matanza del engranaje de gusano WE1 WE3 WE5 WE7 WE9
Impulsiones duales de la matanza del eje SDE3 ZDE3 SDE5 ZDE5 SDE7 ZDE7
Impulsión incluida vertical de la matanza VE3 VE5 VE6 VE7 VE9 VE12



Motor de DC



1. Adopte la estructura portante dual para el eje de salida para aumentar el esfuerzo de torsión máximo de la caja de cambios mucho.

2. La rueda de Sun y la rueda planetaria son conectadas por la tira que aumentan el esfuerzo de torsión máximo de la caja de cambios y alargan la vida.

3. Utilizamos el engranaje helicoidal en la etapa de la entrada que hacen el ruido el anf bajo corrido suavemente en velocidad. Se separa el anillo interno del engranaje de modo que poder hacer más ratio y el diseño sea flexible. La caja de cambios y el motor son situados por un arreglo de la costura por el tornillo en axiales que aumenten la precisión a juego y reduzcan ruido.

4. Utilizamos el tenedor del rodillo dentro del rodillo planetario del uso de wheel.we que muele en vez del pulido de desplazamiento así que la vida de la caja de cambios es mucho más larga.

5. Estructura portante doble; Pulido interno en el diámetro interior interno de los engranajes planetarios que hacen la redondez interna del diámetro interior menos de 0.003m m; funcionamiento rodando en vez del desplazamiento; El raspar de la precisión de la superficie del engranaje HRC60; La adopción de todos estos technoligies asegura el funcionamiento reservado y constante estupendo y un rato de la larga vida durante 10000 horas.
