| Brand Name: | HangTuo |
| Model Number: | SE 14 |
| MOQ: | 1 pedazo |
| Precio: | USD 280~1100 / pc |
| Delivery Time: | 15~45 días |
| Payment Terms: | L / C, T / T, Western Union |

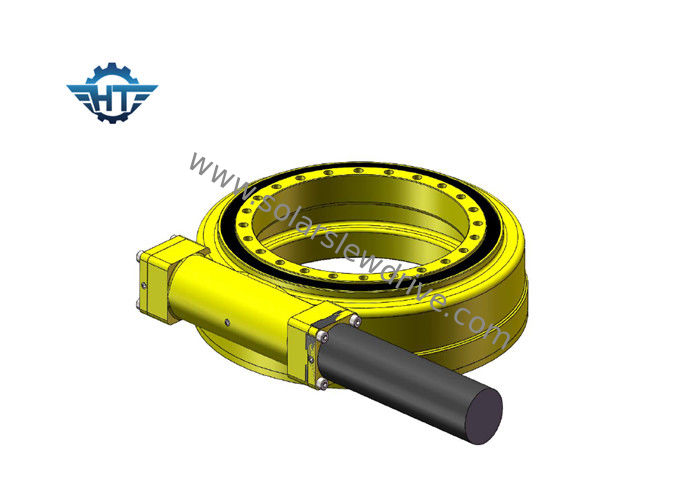

Impulsión de la ciénaga del engranaje de gusano SE14, impulsión incluida IP66 del anillo de la matanza para el sistema de seguimiento solar
Descripciones
Ratio del engranaje
La rotación del gusano horizontal da vuelta a un engranaje sobre un perpendicular del eje al eje de tornillo. Esta combinación reduce la velocidad del miembro conducido y también multiplica su esfuerzo de torsión; aumentándola proporcional como las disminuciones de la velocidad. El ratio de la velocidad de ejes depende de la relación del número de hilos del gusano al número de dientes en la rueda o el engranaje de gusano.
Gusano del reloj de arena
Nuestras impulsiones de la matanza están utilizando la tecnología del gusano del reloj de arena, a la cual el gusano se forma para dedicar más dientes en el engranaje. Esto aumentó resultados del compromiso del diente en mayores fuerza, eficacia y durabilidad.
Función
La matanza conduce la función con la tecnología estándar del gusano, en la cual el gusano en el eje horizontal actúa como el conductor para el engranaje, el eje es conducida generalmente por el motor eléctrico del engranaje.
Ventajas
1. Rotación 360 grados
2. Conexión de un motor impulsor de la izquierda o del lado derecho,
3. Durante la instalación, no es necesario ajustar la liquidación del engranaje; esto es fijada ya por el productor antes de la fábrica
4. Instalación simple y mantenimiento bajo
5. Utilización racional del espacio
6. El engranaje es de autoretención; por lo tanto un freno no es necesario
7. Método fácil y fluido de comenzar y de detención
8. Alta exactitud
Parametrización para la optimización del tratamiento de las series del SE
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal | Esfuerzo de torsión inclinable | Llevar a cabo el esfuerzo de torsión | Carga axial | Carga radial | Eficacia | Precisión | De autoretención | Peso |
| N.m | N.m | N.m | kN | kN | grado | Sí | kilogramo | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | el 40% | ≤0.1 | Sí | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | el 40% | ≤0.1 | Sí | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | el 40% | ≤0.1 | Sí | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | el 40% | ≤0.1 | Sí | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | el 40% | ≤0.1 | Sí | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | el 40% | ≤0.1 | Sí | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | el 40% | ≤0.1 | Sí | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | el 40% | ≤0.1 | Sí | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | el 40% | ≤0.1 | Sí | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | el 40% | ≤0.1 | Sí | 182 |
