Abastecimiento de impulsiones innovadoras y rentables de la matanza
Lugar de origen: | China |
Nombre de la marca: | HangTuo |
Certificación: | CE, ISO9001 |
Número de modelo: | SDE5” |
Cantidad de orden mínima: | 1 pedazo |
---|---|
Precio: | USD 280~504 / pc |
Detalles de empaquetado: | Cuadro de madera contrachapada |
Tiempo de entrega: | 15~45 días |
Condiciones de pago: | L / C, T / T, Western Union |
Capacidad de la fuente: | PCS 2000 POR MES |
Material: | 50Mn, 42CrMo, CUARTO DE GALÓN | modelo: | SDE 5 |
---|---|---|---|
Ratio del engranaje: | 37:1 | Esfuerzo de torsión de la salida nominal: | 800 nanómetro |
Llevar a cabo el esfuerzo de torsión: | 6000 nanómetro | Esfuerzo de torsión inclinable: | 9200 nanómetro |
Eficacia: | el 40% | Color estándar: | RAL 9006 |
contragolpe: | menos de 0,1 grados | Tipo giratorio: | Con dos ejes |
Alta luz: | Impulsión de la ciénaga del engranaje de gusano,engranaje de anillo de la matanza |

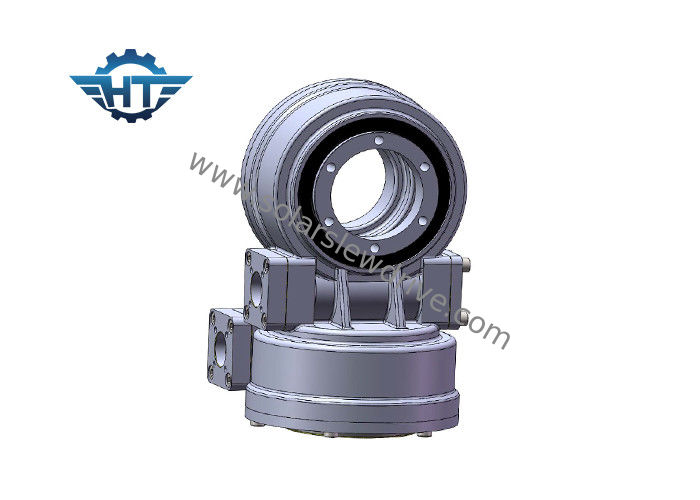

La cerradura del uno mismo SDE5 se dobla caja de cambios de la impulsión de la ciénaga de AXIS con los motores eléctricos del engranaje planetario para los perseguidores solares
Descripción
El funcionamiento de las gamas de las impulsiones de la matanza de 6kNm a 220kNm de llevar a cabo el esfuerzo de torsión, 200Nm a 63kNm del esfuerzo de torsión de la salida, 500Nm a 271kNm de volcar capacidad de carga del momento, y ratios de reducción de la caja de cambios del 30:1 hasta 156.600: 1. El montaje se puede hacer horizontalmente, verticalmente, o a través de una combinación de hachas múltiples.
Las impulsiones de la matanza de la serie de VE se aconsejan para montar las impulsiones de la matanza que refieren a la parte superior de dibujo atada en los usos solares para una mejor protección.
Las impulsiones de la matanza de la serie del SE se aconsejan para montar las impulsiones de la matanza al revés en el eje del acimut en los usos solares para una mejor protección y para añadir la protección para el eje de la elevación.
Las impulsiones de la matanza de la serie de SDE se montan de dos direcciones.
Ventajas
1. Momento fuerte del vuelco basado en el anillo de la matanza
2. Adopt que envuelve la impulsión del gusano
3. Conduzca una carga más grande para usar el contacto de diente multi
4. Mejore la función de autoretención estática
Datos técnicos de la impulsión de la matanza de SDE
Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Inclinando el esfuerzo de torsión (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | el 40% | ≤0.1 | Sí | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | el 40% | ≤0.1 | Sí | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | el 40% | ≤0.1 | Sí | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | el 40% | ≤0.1 | Sí | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | el 40% | ≤0.1 | Sí | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | el 40% | ≤0.1 | Sí | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | el 40% | ≤0.1 | Sí | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | el 40% | ≤0.1 | Sí | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | el 40% | ≤0.1 | Sí | 705 |
