| Brand Name: | HangTuo |
| Model Number: | VE 9 |
| MOQ: | 1 pedazo |
| Precio: | USD 280~504 / pc |
| Delivery Time: | 15~45 días |
| Payment Terms: | L / C, T / T, Western Union |

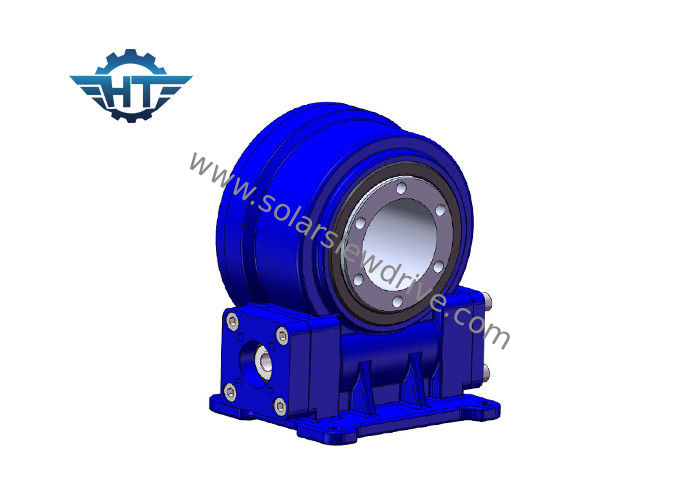

Descripción de producto
La impulsión de la matanza tiene muchos tipos tales como tipo incluido, tipo abierto de la vivienda, tipo vertical, tipo dual del eje, tipo de la alta precisión, el tipo de impulsión del gusano impulsión de la matanza del etc. se basa en el transporte de la matanza con el esfuerzo de torsión inclinable fuerte del momento y la función de autoretención estática. Mucha superficie de contacto de diente se diseña especialmente para conducir la alta carga.
| Modelo: | VE9 | Lugar del origen | Changzhou, China |
| Marca | HANGTUO | Tipo | Incluido |
| Material | 42CrMo, 50Mn | Esfuerzo de torsión de la salida | 4300 N.m |
| Esfuerzo de torsión inclinable del momento | 16 K N.m | Llevar a cabo el esfuerzo de torsión | 27 K N.m |
| Grado axial estático | 60 KN | Grado radial estático | 130 KN |
| Grado axial dinámico | 30 KN | Grado radial dinámico | 65 KN |
| Ratio del engranaje | 37:1 | Eficacia | el 40% |
Usos
El uso más común de la impulsión de la matanza para los perseguidores solares de matanza de dual-AXIS del drivesare de dual-AXIS, tales como helióstatos y photovoltaics concentrado (CPV), y platos del satélite o del radar. Otros usos incluyen elevaciones automotrices, los posicionadores robóticos del brazo, y el equipo de la etapa.
Especificaciones del posicionador de SDE Dual-AXIS
Productos relacionados
| Parametrización para la optimización del tratamiento del modelo de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | TiltingTorque (N.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Effeciency | Precisión (grado) | IP | Temporeros de trabajo. (℃) | De autoretención | Peso (kilogramos) |
| 3" | 600 | 5800 | 2100 | 3,6 | 15 | 31:1 | el 43% | ≤0.1 | 66 | -30~+120 | Sí | 12kg |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | el 43% | ≤0.1 | 66 | -30~+120 | Sí | 18kg |
| 6" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | el 43% | ≤0.1 | 66 | -30~+120 | Sí | 28kg |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | el 43% | ≤0.1 | 66 | -30~+120 | Sí | 32kg |
| 9" | 4300 | 27200 | 16000 | 60 | 130 | 61:1 | el 43% | ≤0.1 | 66 | -30~+120 | Sí | 52kg |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | el 43% | ≤0.1 | 66 | -30~+120 | Sí | 65kg |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | el 43% | ≤0.1 | 66 | -30~+120 | Sí | 88 kilogramos |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | el 43% | ≤0.1 | 66 | -30~+120 | Sí | 135 kilogramos |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | el 43% | ≤0.1 | 66 | -30~+120 | Sí | 192 kilogramos |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | el 43% | ≤0.1 | 66 | -30~+120 | Sí | 251 kilogramos |
