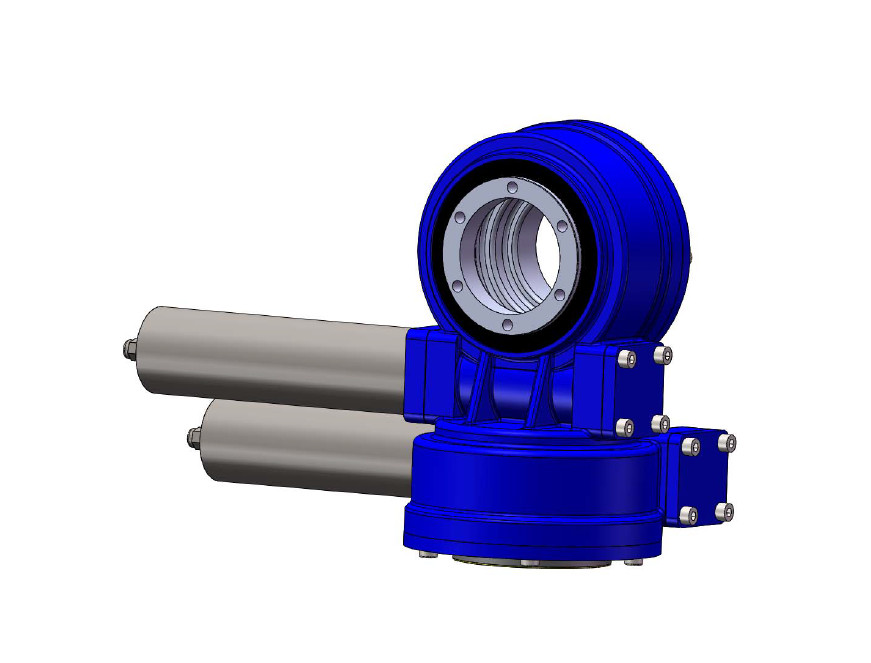

El anillo de la matanza del engranaje de gusano de la alta exactitud SDE7, AXIS dual incluyó la impulsión de la matanza
Descripción de la producción
Modelo: SDE7
Lugar del origen: Changzhou, China
Tipo: Incluido
Material: 42CrMo, 50Mn
Esfuerzo de torsión de la salida: 2000 N.m
Inclinación del esfuerzo de torsión del momento: 7500 N.m
Llevar a cabo el esfuerzo de torsión: 13200 N.m
Ratio del engranaje: 57:1
Eficacia: el 40%
La impulsión de la matanza de Hangtuo se compone de la vivienda, el llevar de la matanza, aislamiento, envolviendo el gusano con algunos recambios terminados. Podemos también producir el motor electrónico y el motor hidráulico usados para girar las impulsiones, que pueden los movimientos para la dirección a la derecha y contradecir la rotación de la dirección a la derecha.
Ventaja
1. Momento fuerte del vuelco basado en el anillo de la matanza
2. Adopt que envuelve la impulsión del gusano
3. Conduzca una carga más grande para usar el contacto de diente multi
4. Mejore la función de autoretención estática
Parámetros de las series de SDE
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Inclinando el esfuerzo de torsión (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | el 40% | ≤0.1 | Sí | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | el 40% | ≤0.1 | Sí | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | el 40% | ≤0.1 | Sí | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | el 40% | ≤0.1 | Sí | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | el 40% | ≤0.1 | Sí | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | el 40% | ≤0.1 | Sí | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | el 40% | ≤0.1 | Sí | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | el 40% | ≤0.1 | Sí | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | el 40% | ≤0.1 | Sí | 705 |
Observación: Las dimensiones y los parámetros antedichos pueden ser puestos al día o ajustado, según dimensiones más detalladas y parámetros, refiera por favor a nuestros dibujos de las ventas.
Hay generalmente solo tipo del eje; tipo dual del eje, tipo vertical y tipo dual de 3 a 25 pulgada del gusano, para los pls del detalle entrarnos en contacto con para el dibujo de las ventas.
