| Brand Name: | HangTuo |
| Model Number: | SE1 " ~25" |
| MOQ: | 1 pedazo |
| Precio: | USD 280~504 / pc |
| Delivery Time: | 15~45 días |
| Payment Terms: | L / C, T / T, Western Union |
Descripción de producto

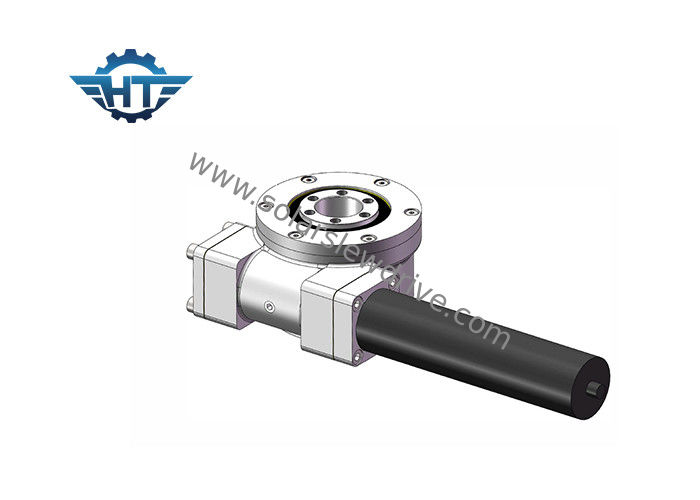

Nuestras impulsiones de la matanza vienen en una variedad de tamaños del modelo a partir de 1 pulgada a 25 pulgadas, kNm de las gamas de funcionamiento de 0,3 a 21. También tenemos impulsiones de la matanza de diverso contragolpe. Las impulsiones están bien adaptadas para los usos que requieren la tenencia de la carga y el esfuerzo de torsión rotatorio de la misma caja de engranajes. Pueden también ser hechas con las hachas duales de la rotación, (las hachas de torneado al mismo tiempo) o con las impulsiones duales en el mismo eje, (dos hilos del gusano que conducen el mismo engranaje de anillo en un eje), y pueden ser montadas verticalmente, horizontalmente o ambos.
Serie vertical
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal | Esfuerzo de torsión inclinable | Carga axial | Carga radial | Llevar a cabo el esfuerzo de torsión | Eficacia | Precisión | De autoretención | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sí | kilogramo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | el 40% | ≤0.1 | Sí | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | el 40% | ≤0.1 | Sí | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | el 40% | ≤0.1 | Sí | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | el 40% | ≤0.1 | Sí | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | el 40% | ≤0.1 | Sí | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | el 40% | ≤0.1 | Sí | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | el 40% | ≤0.1 | Sí | 78 kilogramos |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | el 40% | ≤0.1 | Sí | 105 kilogramos |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | el 40% | ≤0.1 | Sí | 185 kilogramos |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | el 40% | ≤0.1 | Sí | 244 kilogramos |
Serie horizontal
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal | Esfuerzo de torsión inclinable | Llevar a cabo el esfuerzo de torsión | Carga axial | Carga radial | Eficacia | Precisión | De autoretención | Peso |
| N.m | N.m | N.m | kN | kN | grado | Sí | kilogramo | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | el 40% | ≤0.1 | Sí | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | el 40% | ≤0.1 | Sí | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | el 40% | ≤0.1 | Sí | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | el 40% | ≤0.1 | Sí | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | el 40% | ≤0.1 | Sí | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | el 40% | ≤0.1 | Sí | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | el 40% | ≤0.1 | Sí | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | el 40% | ≤0.1 | Sí | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | el 40% | ≤0.1 | Sí | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | el 40% | ≤0.1 | Sí | 182 |
Serie dual del eje
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal | Esfuerzo de torsión inclinable | Carga axial | Carga radial | Llevar a cabo el esfuerzo de torsión | Eficacia | Precisión | De autoretención | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sí | kilogramo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | el 40% | ≤0.1 | Sí | 21kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | el 40% | ≤0.1 | Sí | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | el 40% | ≤0.1 | Sí | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | el 40% | ≤0.1 | Sí | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | el 40% | ≤0.1 | Sí | 157 kilogramos |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | el 40% | ≤0.1 | Sí | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | el 40% | ≤0.1 | Sí | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | el 40% | ≤0.1 | Sí | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | el 40% | ≤0.1 | Sí | 682 kilogramos |
Serie doble del gusano
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal | Esfuerzo de torsión inclinable | Carga axial | Carga radial | Llevar a cabo el esfuerzo de torsión | Eficacia | Precisión | De autoretención | Peso | |
| N.m | N.m | kN | kN | N.m | grado | Sí | kilogramo | ||||
| 14" | 85:1 | 12225 | 68000 | 340 | 130 | 110000 | el 40% | ≤0.1 | Sí | 70 kilogramos | |
| 17" | 102:1 | 18525 | 160000 | 480 | 190 | 131200 | el 40% | ≤0.1 | Sí | 102 kilogramos | |
| 21" | 125:1 | 30750 | 240000 | 980 | 390 | 162000 | el 40% | ≤0.1 | Sí | 153 kilogramos | |
| 25" | 150:1 | 36750 | 360000 | 1200 | 430 | 178000 | el 40% | ≤0.1 | Sí | 202 kilogramos | |
