Abastecimiento de impulsiones innovadoras y rentables de la matanza
Lugar de origen: | China |
Nombre de la marca: | HangTuo |
Certificación: | CE, ISO9001 |
Número de modelo: | SE14” |
Cantidad de orden mínima: | 1 pedazo |
---|---|
Precio: | USD 280~504 / pc |
Detalles de empaquetado: | Cuadro de madera contrachapada |
Tiempo de entrega: | 15~45 días |
Condiciones de pago: | L / C, T / T, Western Union |
Capacidad de la fuente: | PCS 2000 POR MES |
modelo: | SE14 | Ratio del engranaje: | 85:1 |
---|---|---|---|
Eficacia: | el 40% | Color: | RAL 9006 o por requerimiento |
Solicitud: | Perseguidor solar | Lugar de origen: | Changzhou, China |
Conductor: | Motor | Garantía: | 5~10 años |
Certificado: | ISO9001, CE | Sitio de la instalación: | Abra el campo |
Característica: | Larga vida | Mantenimiento: | 5 años |
Alta luz: | caja de cambios de la impulsión del gusano,motor del engranaje de gusano |

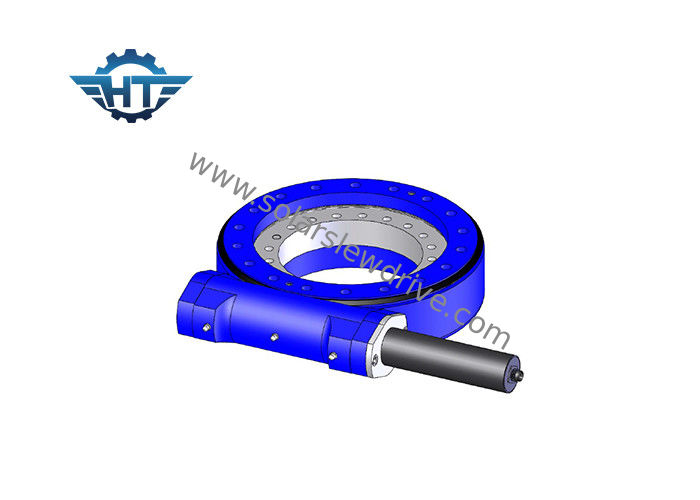

El ratio 85/1 pequeño engranaje del engranaje SE14 de gusano del contragolpe mató la impulsión para solo AXIS y los perseguidores solares duales de AXIS
Descripción
Características estructurales
La impulsión del gusano de la matanza está consistiendo en el engranaje de gusano, eje del gusano, vivienda, transporte, motor y así sucesivamente. El motor conduce el eje del gusano, el gusano y envuelve el gusano y el engranaje se dedica aumentar el esfuerzo de torsión, estable y confiable.
Funcionamiento
La impulsión de la matanza puede sostener una carga más axial, carga radial y momento de la inclinación. La placa giratoria o el marco gira en el acimut y la elevación conducidos girando la impulsión.
Alcance de uso
Los usos típicos incluyen a perseguidores solares, las turbinas de viento, los platos del satélite y del radar, las grúas del camión, las elevaciones del hombre, equipo para uso general, los accesorios hidráulicos del equipo, equipo de la herramienta del aceite, los controladores del neumático, el cavador s, y las elevaciones automotrices.
Tabla del funcionamiento de SE14
Modelo | impulsión horizontal del gusano de 14 pulgadas |
Ratio | 85:1 |
Grado del IP | IP66 |
Esfuerzo de torsión de la salida nominal | kNm 44 |
Inclinación del esfuerzo de torsión | kNm 135 |
Carga axial | kN 680 |
Carga radial | kN 230 |
Llevar a cabo el esfuerzo de torsión | kNm 68 |
Eficacia | el 40% |
Precisión | ° ≤0.1 |
De autoretención | Sí |
Peso | 62 kilogramos |
Temperatura de trabajo | -30~+120 ℃ |
Datos técnicos de las impulsiones de la matanza del SE
Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Inclinando el esfuerzo de torsión (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | el 40% | ≤0.1 | Sí | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | el 40% | ≤0.1 | Sí | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | el 40% | ≤0.1 | Sí | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | el 40% | ≤0.1 | Sí | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | el 40% | ≤0.1 | Sí | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | el 40% | ≤0.1 | Sí | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | el 40% | ≤0.1 | Sí | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | el 40% | ≤0.1 | Sí | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | el 40% | ≤0.1 | Sí | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | el 40% | ≤0.1 | Sí | 204 |
Nuestros servicios
Hay más de 10 diversos tamaños, a partir de 3' tamaño a 25" tamaño de la pulgada, entre ellos son 5", a 7", a 9" a 12", 14", 17", 19" y 21". Son ampliamente utilizados en los sistemas de seguimiento solares (picovoltio, CPV, HCPV y helióstato) y los vehículos regulares, tales como elevaciones del hombre, grúas del camión, así como vehículos modulares.
