Abastecimiento de impulsiones innovadoras y rentables de la matanza
Lugar de origen: | China |
Nombre de la marca: | HangTuo |
Certificación: | CE, ISO9001 |
Número de modelo: | SDE 21" |
Cantidad de orden mínima: | 1 pedazo |
---|---|
Precio: | USD 280~504 / pc |
Detalles de empaquetado: | Cuadro de madera contrachapada |
Tiempo de entrega: | 15~45 días |
Condiciones de pago: | L / C, T / T, Western Union |
Capacidad de la fuente: | PCS 2000 POR MES |
Material: | 50Mn, 42CrMo, CUARTO DE GALÓN | Ratio del engranaje: | 125:1 |
---|---|---|---|
Esfuerzo de torsión de la salida nominal: | kNm 16 | Llevar a cabo el esfuerzo de torsión: | kNm 89 |
Esfuerzo de torsión inclinable: | kNm 65 | Color estándar: | RAL 9006 |
contragolpe: | menos de 0,1 grados | Tipo giratorio: | AXIS doble |
Alta luz: | Impulsión del anillo de la matanza,pequeña impulsión de la ciénaga |

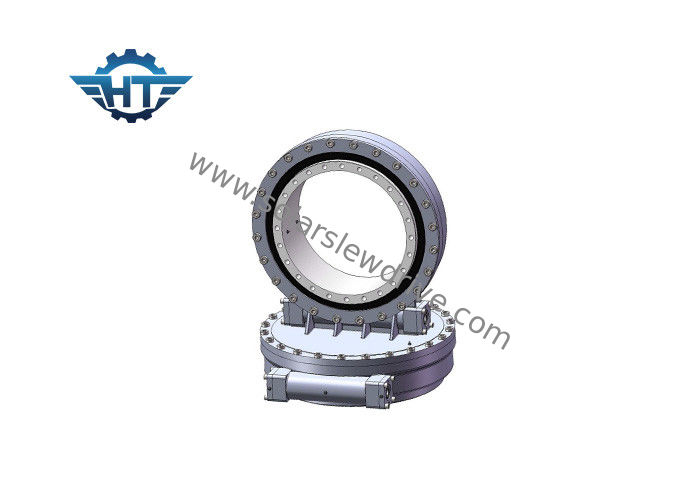

Ratio 125/1 reloj de arena incluido del engranaje de SDE 21 de la vivienda de la impulsión de la ciénaga del engranaje de gusano para CPV
Ventaja del producto
SDE3, SDE7, SDE21ISO9001/CEcertificóelengranajedegusanode laimpulsiónde laciénagaparaelperseguidordelsol
1) Esfuerzo de torsión y carga de alto rendimiento el sostenerse
2) Precisión de seguimiento superior
3) Resistencia y aislamiento a la corrosión fuerte eficaces
Uso
SDE3, SDE7, SDE21 se doblan transporte de la matanza de la impulsión de la matanza del eje para la energía solar
Descripción
Las impulsiones de la ciénaga se utilizan para la transmisión concurrente de fuerzas axiales y radiales así como transmisión de momentos inclinables. Las impulsiones de la ciénaga consisten en un anillo de la matanza de la bola o del rodillo, impulsiones hidráulicas o eléctricas, y una vivienda totalmente incluida. El SE de la serie mató impulsiones se diseña con el engranaje de gusano.
Hoja de datos de la impulsión dual de la matanza de AXIS
Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Esfuerzo de torsión inclinable (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | el 40% | ≤0.1 | Sí | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | el 40% | ≤0.1 | Sí | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | el 40% | ≤0.1 | Sí | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | el 40% | ≤0.1 | Sí | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | el 40% | ≤0.1 | Sí | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | el 40% | ≤0.1 | Sí | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | el 40% | ≤0.1 | Sí | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | el 40% | ≤0.1 | Sí | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | el 40% | ≤0.1 | Sí | 7 |
Observación: Las dimensiones y los parámetros antedichos pueden ser actualizados o ajustado, según dimensiones más detalladas y parámetros, refiera por favor a nuestros dibujos de las ventas.
Servicios modificados para requisitos particulares
1. Diseño especial basado en diversos usos y proyectos
2. Diversos tipos de motores se podían hacer juego, por ejemplo los motores hidráulicos, los motores de pasos, los motores eléctricos etc.
3. Diversos colores están disponibles basados en código de RAL; nuestro color estándar es RAL 9006.
Campos del uso
Campo de la energía eólica | Maquinaria metalúrgica |
Industria ligera | Equipos pesados |
Puerto/Machiner marino | Productos militares. |
Explotación minera de la maquinaria de construcción | Equipo de los trabajos de acero |
Depuradora de aguas residuales | Maquinaria agrícola |
impulsión de la matanza para el sistema de seguimiento solar del eje dual
