Abastecimiento de impulsiones innovadoras y rentables de la matanza
 |
| Lugar de origen: | China |
| Nombre de la marca: | HangTuo |
| Certificación: | CE, ISO9001 |
| Número de modelo: | SDE5” |
| Cantidad de orden mínima: | 1 pedazo |
|---|---|
| Precio: | USD 280~504 / pc |
| Detalles de empaquetado: | Cuadro de madera contrachapada |
| Tiempo de entrega: | 15~45 días |
| Condiciones de pago: | L / C, T / T, Western Union |
| Capacidad de la fuente: | PCS 2000 POR MES |
| Material: | 50Mn, 42CrMo, CUARTO DE GALÓN | modelo: | 7 pulgadas con dos ejes |
|---|---|---|---|
| Ratio del engranaje: | 57: 1 | Esfuerzo de torsión de la salida: | 0,8 kNm |
| Llevar a cabo el esfuerzo de torsión: | kNm 6 | Esfuerzo de torsión inclinable: | kNm 9,2 |
| Eficacia: | el 40% | Temporeros del trabajo.: | -30 Celsius~+120 Celsius |
| Alta luz: | Impulsión del anillo de la matanza,motor impulsor del gusano |
||

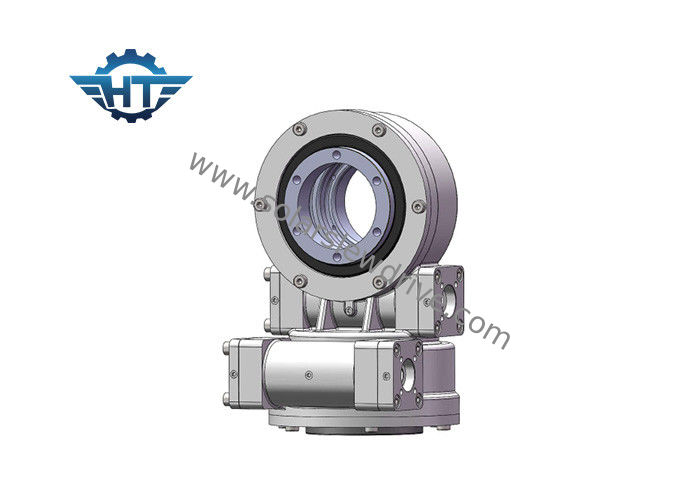

Impulsión incluida de la matanza del engranaje de gusano SDE5 para el sistema de seguimiento dual de AXIS GPS Sun para dos direcciones
Descripiton
Modelo: SDE7
Lugar del origen: Changzhou, China
Marca: HT
Tipo: Incluido
Material: 42CrMo, 50Mn
Esfuerzo de torsión de la salida: los 800N.m
Esfuerzo de torsión inclinable del momento: 6000 N.m
Llevar a cabo el esfuerzo de torsión: 9200 N.m
Grado axial estático: 133 KN
Grado radial estático: 53 KN
Grado axial dinámico: 32 KN
Grado radial dinámico: 28KN
Ratio del engranaje: 57:1
Eficacia: el 40%
La impulsión de la matanza de Hangtuo se compone de la vivienda, transporte de la matanza, lacre, envolviendo el gusano con algunos recambios terminados. Podemos también producir el motor electrónico y el motor hidráulico usados para girar las impulsiones, que pueden los movimientos para la rotación de la dirección a la derecha y de la dirección a la derecha del contador.
Ventaja
1. Momento fuerte del vuelco basado en el anillo de la matanza
2. Adopt que envuelve la impulsión del gusano
3. Conduzca una carga más grande para usar el contacto de diente multi
4. Mejore la función de autoretención estática
Carta de funcionamiento de la serie de SDE
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Esfuerzo de torsión inclinable (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | el 40% | ≤0.1 | Sí | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | el 40% | ≤0.1 | Sí | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | el 40% | ≤0.1 | Sí | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | el 40% | ≤0.1 | Sí | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | el 40% | ≤0.1 | Sí | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | el 40% | ≤0.1 | Sí | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | el 40% | ≤0.1 | Sí | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | el 40% | ≤0.1 | Sí | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | el 40% | ≤0.1 | Sí | 705 |
Observación: Las dimensiones y los parámetros antedichos pueden ser actualizados o ajustado, según dimensiones más detalladas y parámetros, refiera por favor a nuestros dibujos de las ventas.
Clasificaciones y dibujos
Hay generalmente solo tipo del eje; el tipo dual del eje, el tipo vertical y el gusano dual mecanografían de 3 a 25 pulgada, para el detalle que los pls nos entran en contacto con para el dibujo de las ventas.
Por ejemplo el dibujo de las ventas de la pulgada SDE5:
Las dimensiones de la instalación:
