| Brand Name: | HangTuo |
| Model Number: | SDE7” |
| MOQ: | 1 pedazo |
| Precio: | USD 280~504 / pc |
| Delivery Time: | 15~45 días |
| Payment Terms: | L / C, T / T, Western Union |
impulsión dual material de la ciénaga de 50Mn/de 42CrMo AXIS que lleva a cabo el esfuerzo de torsión 13 KNm para el perseguidor solar
Descripción

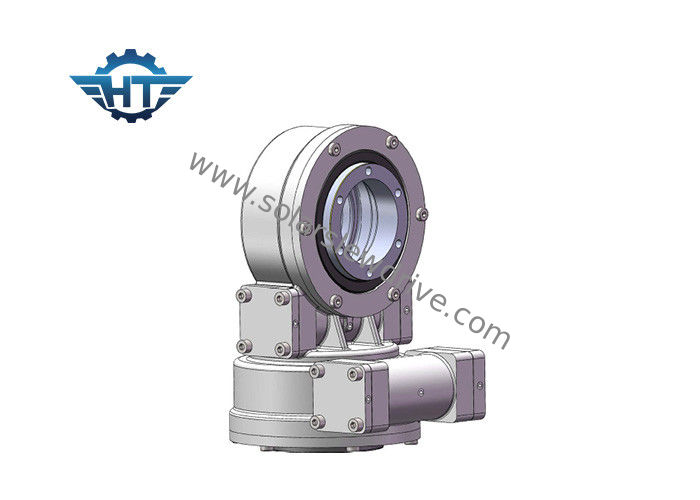

Impulsión de la matanza SDE7 para el perseguidor solar de Dual-AXIS
Marca: HT
Número de modelo: SDE3A
Condición: Nuevo
Servicio post-venta proporcionado: Dirige disponible para mantener la maquinaria en ultramar
Esfuerzo de torsión de la salida: 2000 N.m
Esfuerzo de torsión inclinable del momento: 13500 N, m
Llevar a cabo el esfuerzo de torsión: 13200 N.m
Grado axial: 34 KN
Grado radial: 58 KN
Ratio del engranaje: 57:1
Seguimiento de la precisión: ≤ 0.1°
Motor: 12V, 24V, motor de DC, 380V, motor de CA 220V
Peso neto: 56 kilogramos
Plazo de expedición: Dentro 15 días laborables después de que la orden confirmada y el pago recibieron.
Ventajas
El acimut y el diseño combinado e incluido de la elevación pueden mejorar la eficacia de seguimiento de la producción de la precisión y de energía.
FRB usando la mejor rigidez alcanzada de diseño combinada, resistencia de impacto más fuerte, capaz de soportar el ambiente duro del desierto y de otros.
Funcionamiento
Tecnología patentada uso del gusano del reloj de arena de las impulsiones de la ciénaga para dar la ayuda máxima del control y del movimiento. Nuestros engranajes de gusano dedican 5 a 11 dientes en la línea de la echada del engranaje de anillo del tornillo del reloj de arena, que es un compromiso más alto del diente que gusanos estándar, dando a la caja de cambios mayores estabilidad y fuerza. Aprenda más sobre tecnología del reloj de arena.
Usos
El uso más común de la impulsión de la matanza para los perseguidores solares de matanza de dual-AXIS del drivesare de dual-AXIS, tales como helióstatos y photovoltaics concentrado (CPV), y platos del satélite o del radar. Otros usos incluyen elevaciones automotrices, los posicionadores robóticos del brazo, y el equipo de la etapa.
Especificaciones del posicionador de SDE Dual-AXIS
1) Impulsión de la matanza de la serie de SDE ampliamente utilizada para las piezas relativas de la rotación del perseguidor solar.
2) Perseguidor del eje del picovoltio solar y solar duales
Confiabilidad
Las impulsiones de la matanza de SDE dual-AXIS son confiadas por una vida del campo de 30 años de la colocación exacta 3D. Las impulsiones de SDE crean una solución eficiente y confiable en una sola impulsión. Calificamos todas nuestros componentes y materias primas usando los estándares fijados por ISO 9001, certificaciones del CE para maximizar vida del campo.
Datos técnicos de la serie de SDE
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Esfuerzo de torsión inclinable (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | el 40% | ≤0.1 | Sí | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | el 40% | ≤0.1 | Sí | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | el 40% | ≤0.1 | Sí | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | el 40% | ≤0.1 | Sí | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | el 40% | ≤0.1 | Sí | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | el 40% | ≤0.1 | Sí | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | el 40% | ≤0.1 | Sí | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | el 40% | ≤0.1 | Sí | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | el 40% | ≤0.1 | Sí | 705 |
