Abastecimiento de impulsiones innovadoras y rentables de la matanza
Lugar de origen: | China |
Nombre de la marca: | HangTuo |
Certificación: | CE, ISO9001 |
Número de modelo: | SDE5” |
Cantidad de orden mínima: | 1 pedazo |
---|---|
Precio: | USD 280~504 / pc |
Detalles de empaquetado: | Cuadro de madera contrachapada |
Tiempo de entrega: | 15~45 días |
Condiciones de pago: | L / C, T / T, Western Union |
Capacidad de la fuente: | PCS 2000 POR MES |
Materiales: | 50Mn, 42CrMo | modelo: | SDE 5 |
---|---|---|---|
Ratio del engranaje: | 37:1 | Esfuerzo de torsión de la salida nominal: | 800 nanómetro |
Llevar a cabo el esfuerzo de torsión: | 9200 nanómetro | Esfuerzo de torsión inclinable: | 6000 nanómetro |
Eficiencia: | 40% | Color estándar: | RAL 9006 |
Contragolpe: | ≤ 0,1 | Función: | eje dual |
Alta luz: | pequeña impulsión de la ciénaga,motor impulsor del gusano |

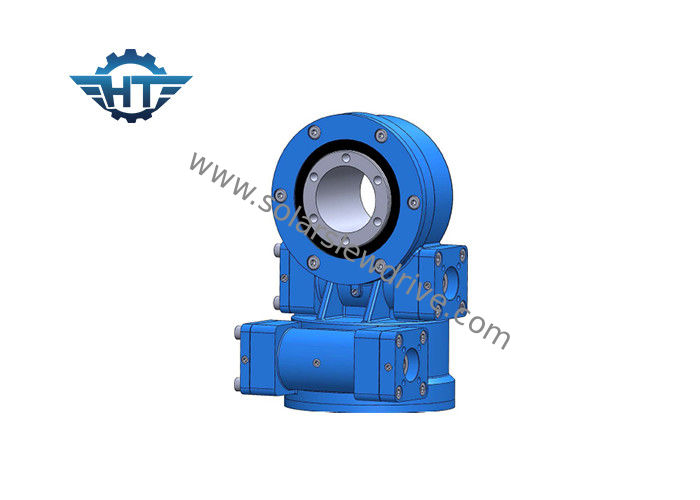

Impulsión dual baja de la ciénaga de AXIS de la velocidad de rotación SDE5 con la certificación de ISO9001/del CE para los perseguidores solares
Descripción
El funcionamiento de la matanza conduce gamas de 6kNm a 220kNm de llevar a cabo el esfuerzo de torsión, 200Nm a 63kNm del esfuerzo de torsión de la salida, 500Nm a 271kNm de volcar capacidad de carga del momento, y ratios de reducción de la caja de cambios de 30:1 hasta 156.600: 1. El montaje se puede hacer horizontalmente, verticalmente, o a través de una combinación de hachas múltiples.
Instalación vertical
Se aconseja para montar las impulsiones de la matanza que refieren a la parte superior de dibujo atada en los usos solares para una mejor protección.
Para otros usos, las direcciones del montaje serán basadas en la evaluación del nivel de la protección y será mejor para una mejor protección.
Instalación horizontal
Se aconseja para montar las impulsiones de la matanza al revés en el eje del acimut en los usos solares para una mejor protección y para añadir la protección para el eje de la elevación.
Para otros usos, las direcciones del montaje serán basadas en la evaluación del nivel de la protección y será mejor para una mejor protección.
Las impulsiones duales de la matanza del eje se montan de dos direcciones.
Ventaja
1. Momento fuerte del vuelco basado en el anillo de la matanza
2. Adopt que envuelve la impulsión del gusano
3. Conduzca una carga más grande para usar el contacto de diente multi
4. Mejore la función de autoretención estática
Datos técnicos
Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Esfuerzo de torsión inclinable (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | el 40% | ≤0.1 | Sí | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | el 40% | ≤0.1 | Sí | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | el 40% | ≤0.1 | Sí | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | el 40% | ≤0.1 | Sí | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | el 40% | ≤0.1 | Sí | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | el 40% | ≤0.1 | Sí | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | el 40% | ≤0.1 | Sí | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | el 40% | ≤0.1 | Sí | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | el 40% | ≤0.1 | Sí | 705 |
Observación: Las dimensiones y los parámetros antedichos pueden ser actualizados o ajustado, según dimensiones más detalladas y parámetros, refiera por favor a nuestros dibujos de las ventas.
Servicios modificados para requisitos particulares
1. diseño especial basado en diversos usos y proyectos
2. diversos tipos de motores se podían hacer juego, por ejemplo los motores hidráulicos, los motores de pasos, los motores eléctricos etc.
3. diversos colores están disponibles basados en código de RAL; nuestro color estándar es RAL 9006.
Applicatons
El sistema de seguimiento solar concentrado, aplicando las impulsiones duales de una matanza del eje en una Sistema Solar que necesitan de mucha demanda del alto rendimiento de la matanza conduce.
