Abastecimiento de impulsiones innovadoras y rentables de la matanza
Lugar de origen: | China |
Nombre de la marca: | HangTuo |
Certificación: | CE, ISO9001 |
Número de modelo: | SDE3” |
Cantidad de orden mínima: | 1 pedazo |
---|---|
Precio: | USD 280~504 / pc |
Detalles de empaquetado: | Cuadro de madera contrachapada |
Tiempo de entrega: | 15~45 días |
Condiciones de pago: | L / C, T / T, Western Union |
Capacidad de la fuente: | PCS 2000 POR MES |
Material: | 50Mn, 42CrMo, CUARTO DE GALÓN | Ratio del engranaje: | 31:1 |
---|---|---|---|
Esfuerzo de torsión de la salida nominal: | 600 nanómetro | Llevar a cabo el esfuerzo de torsión: | 1500 nanómetro |
Esfuerzo de torsión inclinable: | 5800 nanómetro | Color estándar: | RAL 9006 |
contragolpe: | menos de 0,1 grados | Tipo giratorio: | AXIS doble |
Alta luz: | pequeña impulsión de la ciénaga,motor impulsor del gusano |

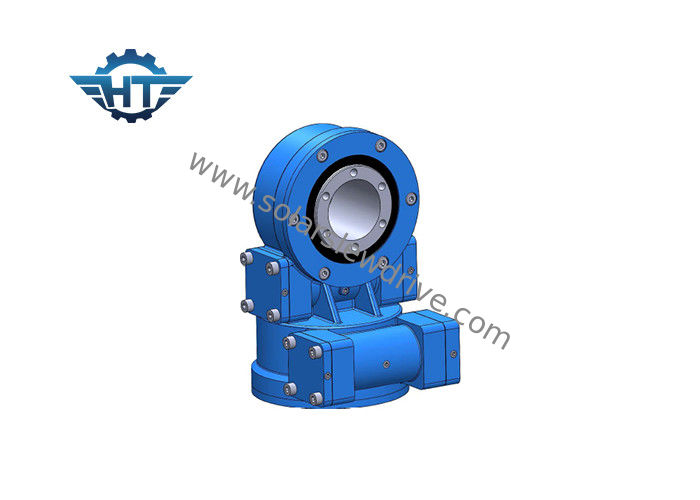

SDE3 se doblan con la unidad de impulsión dual de la ciénaga de AXIS del motor para el sistema de seguimiento solar de los 6 paneles solares del PCS
Descripción
Las impulsiones de la ciénaga se utilizan para la transmisión concurrente de fuerzas axiales y radiales así como transmisión de momentos inclinables. Las impulsiones de la ciénaga consisten en un anillo de la matanza de la bola o del rodillo, impulsiones hidráulicas o eléctricas, y una vivienda totalmente incluida. El SE de la serie mató impulsiones se diseña con el engranaje de gusano.
Características
1. Alto esfuerzo de torsión backholding para mejorar la seguridad de sistema solar de seguimiento
2. Envolviendo la impulsión del gusano dentro
3. Contacto de diente multi para asegurar la alta carga
4. Función de autoretención
Las impulsiones duales de la matanza del eje se utilizan en perseguidores solares del eje dual, helióstatos, el photovoltaics concentrado (CPV), y la antena de satélite.
Datos técnicos de las impulsiones duales de la matanza de AXIS
Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Esfuerzo de torsión inclinable (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | el 40% | ≤0.1 | Sí | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | el 40% | ≤0.1 | Sí | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | el 40% | ≤0.1 | Sí | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | el 40% | ≤0.1 | Sí | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | el 40% | ≤0.1 | Sí | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | el 40% | ≤0.1 | Sí | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | el 40% | ≤0.1 | Sí | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | el 40% | ≤0.1 | Sí | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | el 40% | ≤0.1 | Sí | 705 |
Observación: Las dimensiones y los parámetros antedichos pueden ser actualizados o ajustado, según dimensiones más detalladas y parámetros, refiera por favor a nuestros dibujos de las ventas.
Servicios modificados para requisitos particulares
1. Diseño especial basado en diversos usos y proyectos
2. diversos tipos de motores se podían hacer juego, por ejemplo los motores hidráulicos, los motores de pasos, los motores eléctricos etc.
3. diversos colores están disponibles basados en código de RAL; nuestro color estándar es RAL 9006.
Applicatons
impulsión de la matanza para el sistema de seguimiento solar del eje dual
impulsión de la matanza para el sistema de seguimiento por satélite
impulsión de la matanza para el sistema de seguimiento del picovoltio del concentrado
