Abastecimiento de impulsiones innovadoras y rentables de la matanza
 |
| Lugar de origen: | China |
| Nombre de la marca: | HangTuo |
| Certificación: | CE, ISO9001 |
| Número de modelo: | SE14” |
| Cantidad de orden mínima: | 1 pedazo |
|---|---|
| Precio: | USD 280~504 / pc |
| Detalles de empaquetado: | Cuadro de madera contrachapada |
| Tiempo de entrega: | 15~45 días |
| Condiciones de pago: | L / C, T / T, Western Union |
| Capacidad de la fuente: | PCS 2000 POR MES |
| Materiales: | 50Mn, 42CrMo | modelo: | SE14” |
|---|---|---|---|
| Ratio del engranaje: | 85:1 | Esfuerzo de torsión de la salida nominal: | 6550Nm |
| Llevar a cabo el esfuerzo de torsión: | 68000Nm | Esfuerzo de torsión inclinable: | 54200Nm |
| Eficiencia: | 40% | Color estándar: | RAL 9006 |
| carga axial: | 680 KN | Carga radial: | kN 230 |
| Alta luz: | impulsión solar del perseguidor,engranaje de la matanza |
||
Descripción de producto

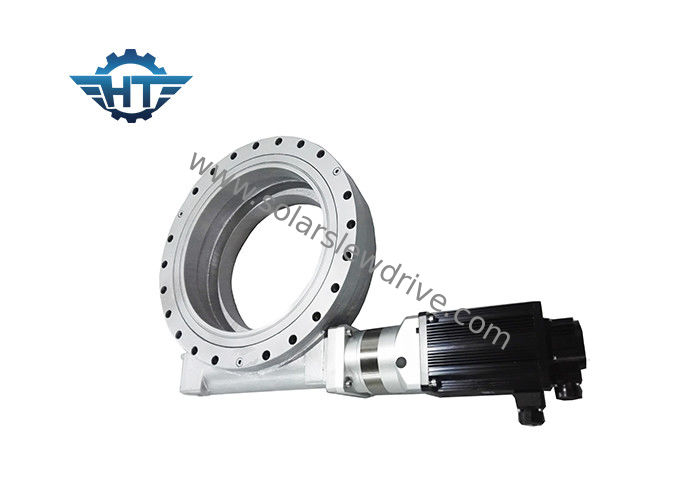

Tipo: Impulsión de la matanza de la pulgada SE14
Características:
1. Tipo del diente: Diente helicoidal
2. llevar la carga: carga ligera
3. tipo de impulsión: Impulsión del motor
4. módulo: 5/3.75
5. número de ejes del gusano: 1
6. ratio del engranaje: 85: 1
7. eficacia: el 40%
8. engranajes de autoretención: SÍ
9 pesos: 63 kilogramos
Esfuerzo de torsión inclinable del momento: Este esfuerzo de torsión es la carga de la gravedad multiplicada por distancia entre la posición de la carga y el centro del transporte de la matanza. Si el esfuerzo de torsión real es mayor que el esfuerzo de torsión inclinable clasificado del momento, la impulsión de la matanza será volcada.
Carga radial: La vertical de la carga al eje del transporte de la matanza
Carga axial: La carga paralela al eje del transporte de la matanza
Llevar a cabo el esfuerzo de torsión: Es el esfuerzo de torsión reverso. Cuando la impulsión está girando reverso, y las piezas no se dañan, el esfuerzo de torsión máximo alcanzado se llama llevar a cabo el esfuerzo de torsión, él también se considera como esfuerzo de torsión quebrado.
De autoretención: Solamente cuando hay carga, la impulsión de la matanza no puede invertir gira y así llamó de autoretención.
Datos técnicos
| Parametrización para la optimización del tratamiento del modelo del SE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | TiltingTorque (N.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Effeciency | Precisión (grado) | IP | Temporeros de trabajo. (℃) | De autoretención | Peso (kilogramos) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 28:1 | el 43% | ≤0.1 | 66 | -30~+120 | Sí | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 43% | ≤0.1 | 66 | -30~+120 | Sí | 8 |
| 5" | 800 | 6000 | 4700 | 68 | 27 | 37:1 | el 43% | ≤0.1 | 66 | -30~+120 | Sí | 12 |
| 7" | 2000 | 13500 | 7100 | 132 | 58 | 57:1 | el 43% | ≤0.1 | 66 | -30~+120 | Sí | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 43% | ≤0.1 | 66 | -30~+120 | Sí | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 43% | ≤0.1 | 66 | -30~+120 | Sí | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 43% | ≤0.1 | 66 | -30~+120 | Sí | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 43% | ≤0.1 | 66 | -30~+120 | Sí | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 43% | ≤0.1 | 66 | -30~+120 | Sí | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 43% | ≤0.1 | 66 | -30~+120 | Sí | 204 |
Observación: Para dimensiones más detalladas y los parámetros, refiera por favor a nuestros dibujos de las ventas.
Servicios modificados para requisitos particulares
1. diseño especial basado en diversos usos y proyectos
2. diversos tipos de motores se podían hacer juego, por ejemplo los motores hidráulicos, los motores de pasos, los motores eléctricos etc.
3. diversos colores están disponibles basados en código de RAL; nuestro color estándar es RAL 9006.
