Abastecimiento de impulsiones innovadoras y rentables de la matanza
 |
| Lugar de origen: | China |
| Nombre de la marca: | HangTuo |
| Certificación: | CE, ISO9001 |
| Número de modelo: | VE9” |
| Cantidad de orden mínima: | 1 pedazo |
|---|---|
| Precio: | USD 280~504 / pc |
| Detalles de empaquetado: | Cuadro de madera contrachapada |
| Tiempo de entrega: | 15~45 días |
| Condiciones de pago: | L / C, T / T, Western Union |
| Capacidad de la fuente: | PCS 2000 POR MES |
| Materiales: | 50Mn, 42CrMo | modelo: | VE9” |
|---|---|---|---|
| Ratio del engranaje: | 61:1 | Esfuerzo de torsión de la salida: | 2250 nanómetro |
| Llevar a cabo el esfuerzo de torsión: | kNm 31~45 | Esfuerzo de torsión inclinable: | kNm 16~21 |
| Eficiencia: | 40% | Color estándar: | RAL 9006 |
| Alta luz: | motor hidráulico de la ciénaga,engranaje de la matanza |
||

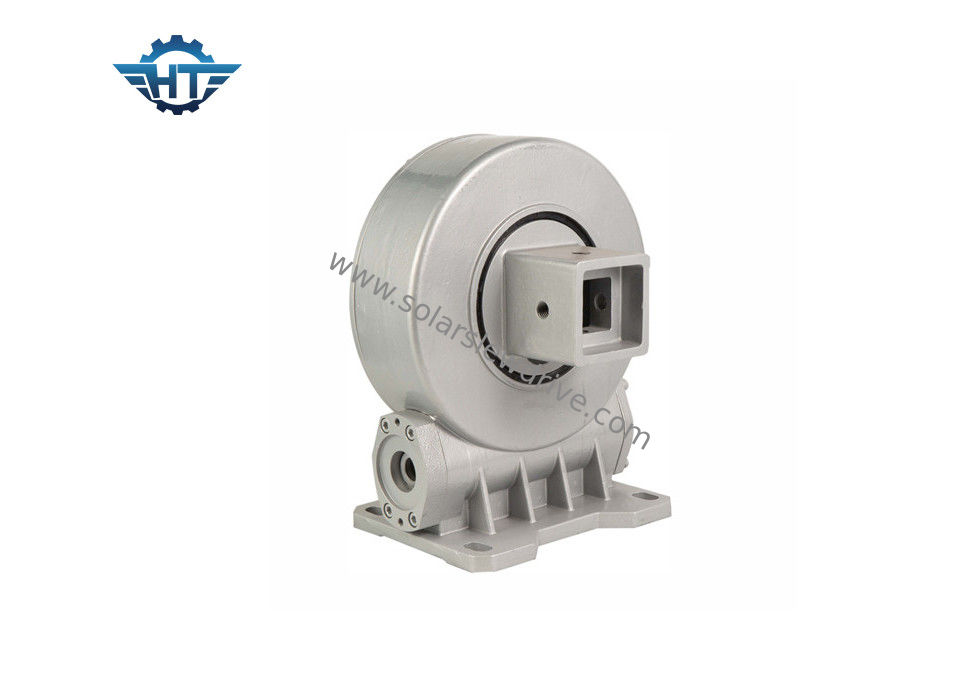

Caja de cambios de la impulsión de la ciénaga VE9 con el motor de la C.C. 24v para el solo sistema de seguimiento de AXIS
Descripción
La serie VE es una solución robusta de la impulsión de la matanza del incluido-engranaje equipada para el alto ciclo de trabajo, de poca velocidad (<1 RPM="">
Ventajas
1. Alto esfuerzo de torsión backholding para mejorar la seguridad de sistema solar de seguimiento
2. Interior de la parada dura en caso de que el mulfunctioning del sistema de control del software
3. Envolviendo la impulsión del gusano dentro
4. Contacto de diente multi para asegurar la alta carga
5. Función de autoretención
Parámetros de las series de VE
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Esfuerzo de torsión inclinable (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | el 40% | ≤0.1 | Sí | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | el 40% | ≤0.1 | Sí | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | el 40% | ≤0.1 | Sí | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | el 40% | ≤0.1 | Sí | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | el 40% | ≤0.1 | Sí | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | el 40% | ≤0.1 | Sí | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | el 40% | ≤0.1 | Sí | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | el 40% | ≤0.1 | Sí | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | el 40% | ≤0.1 | Sí | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | el 40% | ≤0.1 | Sí | 251 |
Observación: Las dimensiones y los parámetros antedichos pueden ser actualizados o ajustado, según dimensiones más detalladas y parámetros, refiera por favor a nuestros dibujos de las ventas.
Servicios modificados para requisitos particulares
1. Diseño especial basado en diversos usos y proyectos
2. diversos tipos de motores se podían hacer juego, por ejemplo los motores hidráulicos, los motores de pasos, los motores eléctricos etc.
3. diversos colores están disponibles basados en código de RAL; nuestro color estándar es RAL 9006.
Applicatons
Solo sistema de seguimiento del eje
El solo sistema de seguimiento del eje incluye el solo eje plano y el solo eje inclinado.
