Abastecimiento de impulsiones innovadoras y rentables de la matanza
Lugar de origen: | China. |
Nombre de la marca: | HANGTUO |
Certificación: | CE, ISO9001 |
Número de modelo: | VE7” |
Cantidad de orden mínima: | 1 Pc |
---|---|
Precio: | 145~226 USD/PC |
Detalles de empaquetado: | Cajas de madera contrachapada |
Tiempo de entrega: | 15 a 30 días |
Capacidad de la fuente: | 12000 PCS/Año |
Aplicación: | Sistemas de seguimiento solar | tamaño: | 5 pulgadas |
---|---|---|---|
Nivel de protección: | Protección IP66 | Eje: | Solo AXIS vertical |
Informe de inspección: | - ¿ Qué? | Producción de equipos: | Disponible |
Las existencias: | Muestra en existencia | Válvula de tensión: | El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones |

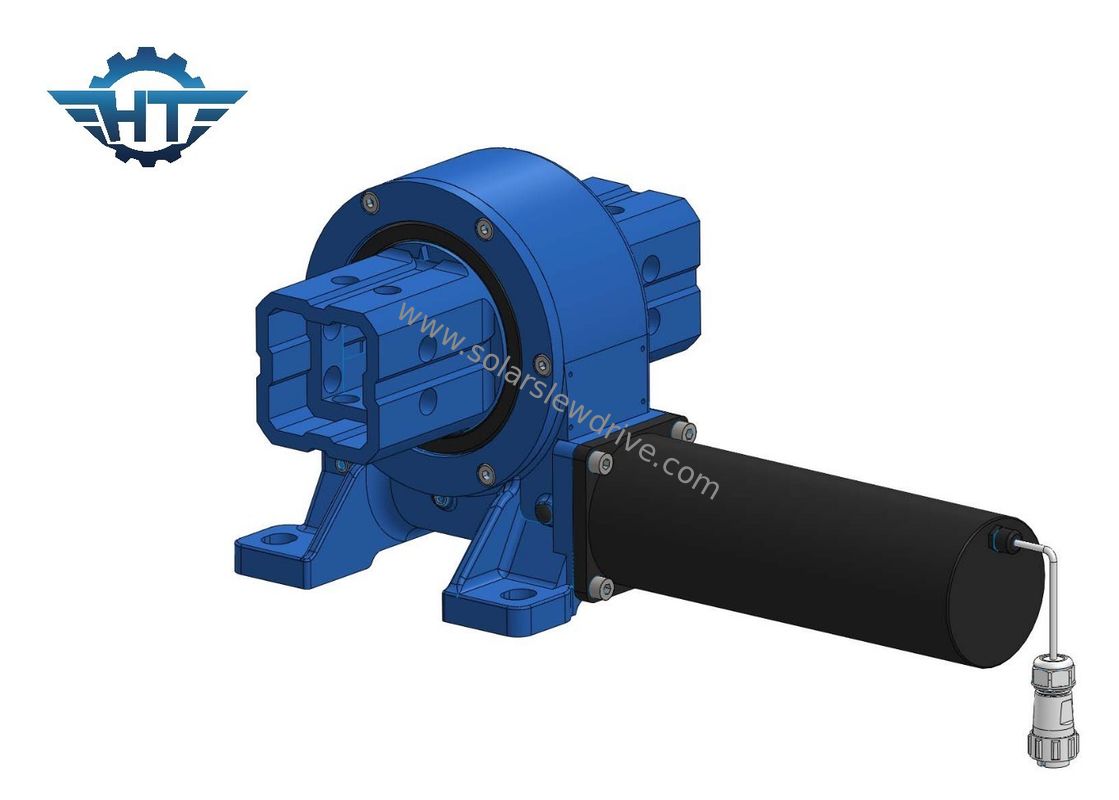

Dispositivo de giro solar de diseño compacto para sistemas de seguimiento solar
Descripción del motor de giro solar de diseño compacto
Una unidad de giro de trazado solar de engranaje de gusano es un componente mecánico especializado diseñado para el movimiento y la orientación precisos de los paneles solares en los sistemas de trazado solar.Aquí hay una descripción detallada de sus características y funcionalidades clave.
La característica principal del accionamiento giratorio de seguimiento solar es su utilización de un mecanismo de engranaje de gusano.La disposición helicoidal del tornillo del gusano y los dientes en la rueda del gusano asegura una transferencia unidireccional de movimiento, proporcionando al accionamiento una excelente capacidad de retención y evitando la conducción hacia atrás.
El diseño del engranaje de gusano confiere una alta precisión y precisión al accionamiento de giro.Esto es esencial para los sistemas de seguimiento solar, ya que permite el ajuste preciso de los paneles solares para seguir el camino del solLa falta de reacción en el sistema de engranajes de gusano asegura que el rastreador solar mantenga su posición sin ningún juego o desviación, contribuyendo a la captura eficiente de energía.
Parámetros de rendimiento del accionamiento de giro de seguimiento solar vertical
Modelo | Ratio | Torque de salida nominal | Torque de inclinación | Carga axial | Carga radial | Torque de retención | Eficiencia | Precisión | Autobloqueo | Peso |
N.m. | N.m. | KN | KN | N.m. | Grado | - ¿ Qué? | En kg | |||
3" de largo | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | El 40% | ≤ 01 | - ¿ Qué? | 13 kg de peso |
5" de largo. | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | El 40% | ≤ 01 | - ¿ Qué? | 18 kg |
7" de largo. | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | El 40% | ≤ 01 | - ¿ Qué? | 28 kg de peso |
8" de largo | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | El 40% | ≤ 01 | - ¿ Qué? | 35 kg de peso |
9" de largo | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | El 40% | ≤ 01 | - ¿ Qué? | 51 kg |
12" de largo. | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | El 40% | ≤ 01 | - ¿ Qué? | 61 kg |
14" de largo. | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | El 40% | ≤ 01 | - ¿ Qué? | 78 kg de peso |
17" de largo. | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | El 40% | ≤ 01 | - ¿ Qué? | 105 kg de peso |
21" de largo | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | El 40% | ≤ 01 | - ¿ Qué? | El peso total es de: |
25" de largo | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | El 40% | ≤ 01 | - ¿ Qué? | 244 kg |
Características
Reducción del engranaje:
Por lo general, incorporan un mecanismo de reducción de marchas que permite un par de salida alto incluso cuando son accionados por motores de par bajo u otras fuentes de energía.
Diseño sellado:
Muchas unidades giratorias están diseñadas para sellarse contra factores ambientales como polvo, humedad y otros contaminantes, proporcionando durabilidad y confiabilidad en diversas condiciones.
Aplicaciones
Equipo de construcción:
Los accionamientos de giro se utilizan en maquinaria de construcción, como grúas, excavadoras y bombas de hormigón, para una rotación y movimiento controlados.
Dispositivos giratorios industriales:
Los tocadiscos industriales, utilizados en aplicaciones de fabricación y manipulación de materiales, a menudo incorporan accionamientos giratorios para una rotación suave y precisa.
Las plataformas aéreas y los ascensores:
Los motores de giro se encuentran en plataformas de trabajo aéreas, ascensores y grúas para facilitar la rotación y el posicionamiento controlados.
