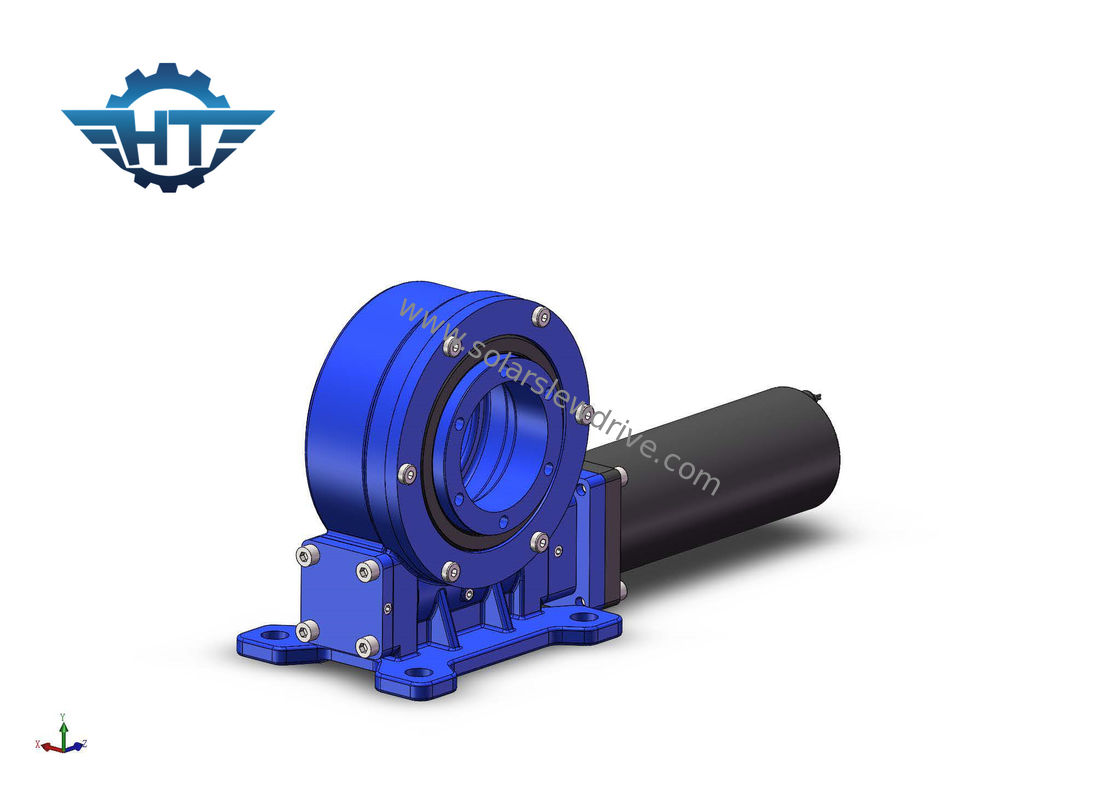

Impulsión de la matanza VE9 con el motor del reductor para los sistemas de seguimiento solares del perseguidor de Sun
Descripción de la impulsión de la ciénaga del gusano y del engranaje
Impulsión de la matanza de la serie de VE con usos planetarios de la caja del reductor principalmente para el sistema de seguimiento solar incluyendo el solo sistema de seguimiento del sol, sistema de seguimiento dual del sol del eje, usos industriales tales como grúa del torno, grúa del slewingdeck, diseño del torno de la grúa, impulsión del oscilación del excavador.
Nuestro principio de funcionamiento único de la impulsión de la matanza de la caja de cambios de la reducción del engranaje planetario se hace para el oso solar del perseguidor una carga radial grande debido a la distribución proporcionada del esfuerzo de torsión. Cuál es más, nuestras impulsiones de la matanza tienen configuraciones hidráulicas del motor. Tenemos toda la demanda del cliente de la reunión del tamaño de la caja de cambios de la ciénaga de la serie diversa.
Características
1. Gire ±60°, interior de la parada dura para asegurar seguridad de sistema
2. Conecte un motor impulsor de la izquierda o del lado derecho
3. La liquidación es fijada ya por el productor antes de la fábrica, ninguna necesidad de ajustar cuándo la instalación
4. La grasa había sido llenada antes de fábrica
4. Instalación simple y mantenimiento bajo
5. Diseño compacto y ahorro de espacio
6. El engranaje es de autoretención, ninguna necesidad del freno
7. Método fácil y fluido de comenzar y de detención
8. Alto esfuerzo de torsión inclinable, conveniente para la instalación horizontal
Parametrización para la optimización del tratamiento vertical de la impulsión de la matanza de la serie
| Modelo |
Ratio |
Esfuerzo de torsión de la salida nominal (N.m) |
Inclinando el esfuerzo de torsión (N.m) |
Llevando a cabo el esfuerzo de torsión (N.m) |
Carga axial (kN) |
Carga radial (kN) |
Eficacia |
Precisión (°) |
De autoretención |
Peso (kilogramos) |
| 3" |
31:1 |
600 |
1500 |
1800 |
22 |
15 |
el 40% |
≤0.1 |
Sí |
12 |
| 5" |
37:1 |
800 |
5000 |
9200 |
16 |
27 |
el 40% |
≤0.1 |
Sí |
18 |
| 7" |
57:1 |
1750 |
7000 |
13200 |
34 |
58 |
el 40% |
≤0.1 |
Sí |
32 |
| 8" |
51:1 |
2250 |
11200 |
20400 |
50 |
80 |
el 40% |
≤0.1 |
Sí |
28 |
| 9" |
61:1 |
2250 |
16000 |
30800 |
60 |
130 |
el 40% |
≤0.1 |
Sí |
52 |
| 12" |
78:1 |
4300 |
25000 |
40560 |
77 |
190 |
el 40% |
≤0.1 |
Sí |
65 |
| 14" |
85:1 |
5600 |
48000 |
44200 |
110 |
230 |
el 40% |
≤0.1 |
Sí |
88 |
| 17" |
102:1 |
6750 |
67000 |
53040 |
142 |
390 |
el 40% |
≤0.1 |
Sí |
135 |
| 21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
el 40% |
≤0.1 |
Sí |
192 |
| 25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
el 40% |
≤0.1 |
Sí |
251 |
Usos
Las impulsiones de la matanza se utilizan todos en todo el mundo. Las áreas de aplicación incluyen el siguiente:
Transmisión de dirección en engranajes que viajan de la grúa y transportadores resistentes, en plataformas de la elevación, en agarradores, pinzas, y otros dispositivos rotatorios en el sector de la máquina de la construcción.
Sistemas de seguimiento solares
Energía eólica
Platos
Antena de satélite etc.
