Abastecimiento de impulsiones innovadoras y rentables de la matanza
Lugar de origen: | China |
Nombre de la marca: | HANGTUO |
Certificación: | CE, ISO9001 |
Número de modelo: | VE5 |
Cantidad de orden mínima: | 1 PC |
---|---|
Precio: | 145~226 USD/PC |
Detalles de empaquetado: | CAJA DE LA MADERA CONTRACHAPADA |
Tiempo de entrega: | 15~30 días |
Capacidad de la fuente: | 12000 PCS/YEAR |
Reductor y Motor: | VE5 y 24V | Material: | 42CRMN o 50Mn |
---|---|---|---|
Uso: | Rastreador de paneles solares | Garantía: | 5~10 años |
Color: | Como sea necesario | Tamaño: | De 3 a 25 Pulgadas |
Módulo: | Módulo de engranaje helicoidal | Característica: | IP66, larga vida |
Alta luz: | Sola caja de cambios de la impulsión de la ciénaga de AXIS,Caja de cambios baja de la impulsión de la ciénaga del contragolpe,Caja de cambios baja de la matanza del contragolpe |

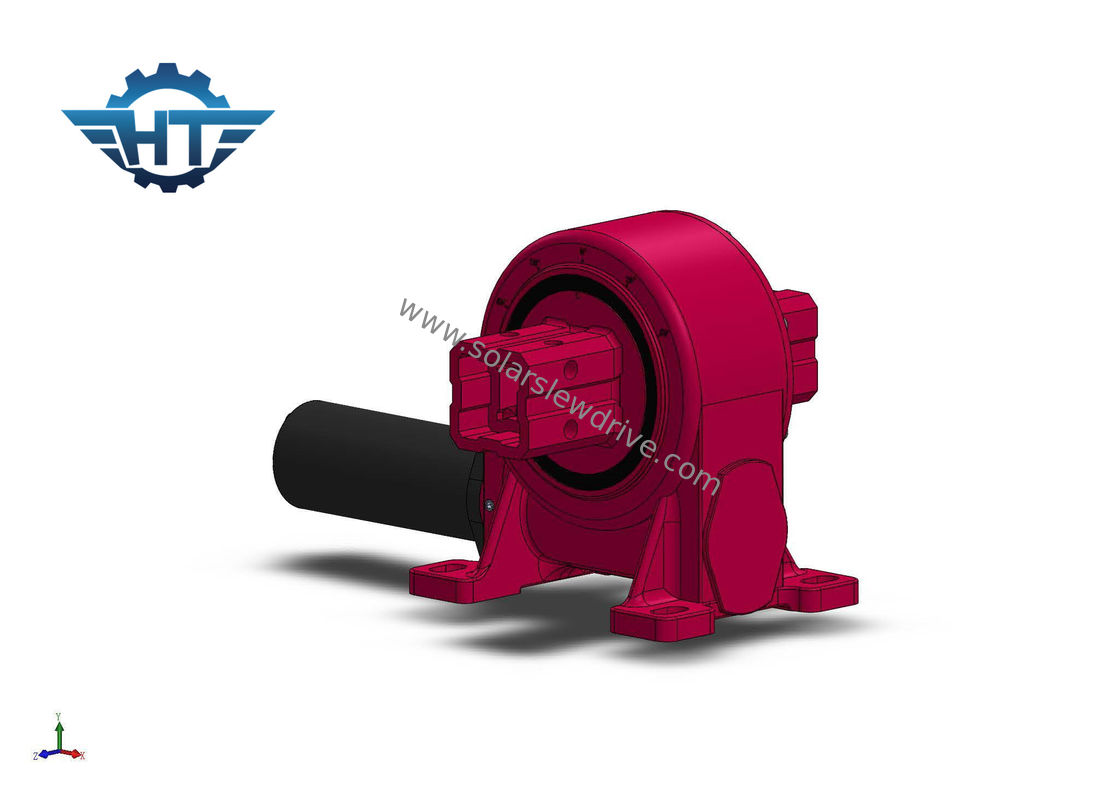

El solo AXIS perseguidor solar de VE5 mató la impulsión AXIS con la caja de cambios planetaria del contragolpe bajo
Mató la descripción de la impulsión
Las impulsiones de la matanza son ampliamente utilizadas en sistema de seguimiento del sol. El seguimiento fotovoltaico de la central eléctrica incluye el acoplamiento plano de solo-AXIS, el acoplamiento oblicuo de solo-AXIS, solo-AXIS oblicuo, y el sistema de seguimiento con dos ejes.
Los usos de las impulsiones de la matanza
1. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 para el solo acoplamiento plano del eje. Esta clase de sistema es conveniente para las latitudes debajo de 30 grados y cuestas de la tierra menos de 12 grados.
2. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, impulsión de la matanza SE21 para el solo acoplamiento oblicuo del eje. Esta clase de ella es conveniente para los sistemas medios a las altas latitudes, la tierra necesita ser aproximadamente plana.
3. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, VE1, VE3, VE5, VE7, VE8, impulsiones de la matanza VE9 para la unidad oblicua de solo-AXIS. Esta clase de sistema es conveniente para el medio a las altas latitudes.
4. SDE1, SDE3, SDE5, SDE7, SDE9, SDE12, SDE17, impulsión de la matanza SDE21 para el sistema de seguimiento solar dual. Esta clase de sistemas es conveniente para toda la clase de forma de relieve.
Características
1. Gire de 0~180°
2. Conecte un motor impulsor a la izquierda o el lado derecho
3. la grasa había sido llenada antes de fábrica
4. Instalación simple
5. Utilización racional del espacio
6. El engranaje es de autoretención; por lo tanto un freno no es necesario
7. Método fácil y fluido de comenzar y de detención
8. Alto esfuerzo de torsión backholding, conveniente para la instalación vertical
9. Mantenimiento bajo
Parametrización para la optimización del tratamiento vertical de la impulsión de la matanza de la serie IP66 de VE
Modelo | Ratio | Esfuerzo de torsión de la salida nominal | Inclinación del esfuerzo de torsión | Carga axial | Carga radial | Llevar a cabo el esfuerzo de torsión | Eficacia | Precisión | De autoretención | Peso |
N.m | N.m | kN | kN | N.m | grado | Sí | kilogramo | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | el 40% | ≤0.1 | Sí | 13kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | el 40% | ≤0.1 | Sí | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | el 40% | ≤0.1 | Sí | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | el 40% | ≤0.1 | Sí | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | el 40% | ≤0.1 | Sí | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | el 40% | ≤0.1 | Sí | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | el 40% | ≤0.1 | Sí | 78 kilogramos |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | el 40% | ≤0.1 | Sí | 105 kilogramos |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | el 40% | ≤0.1 | Sí | 185 kilogramos |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | el 40% | ≤0.1 | Sí | 244 kilogramos |
