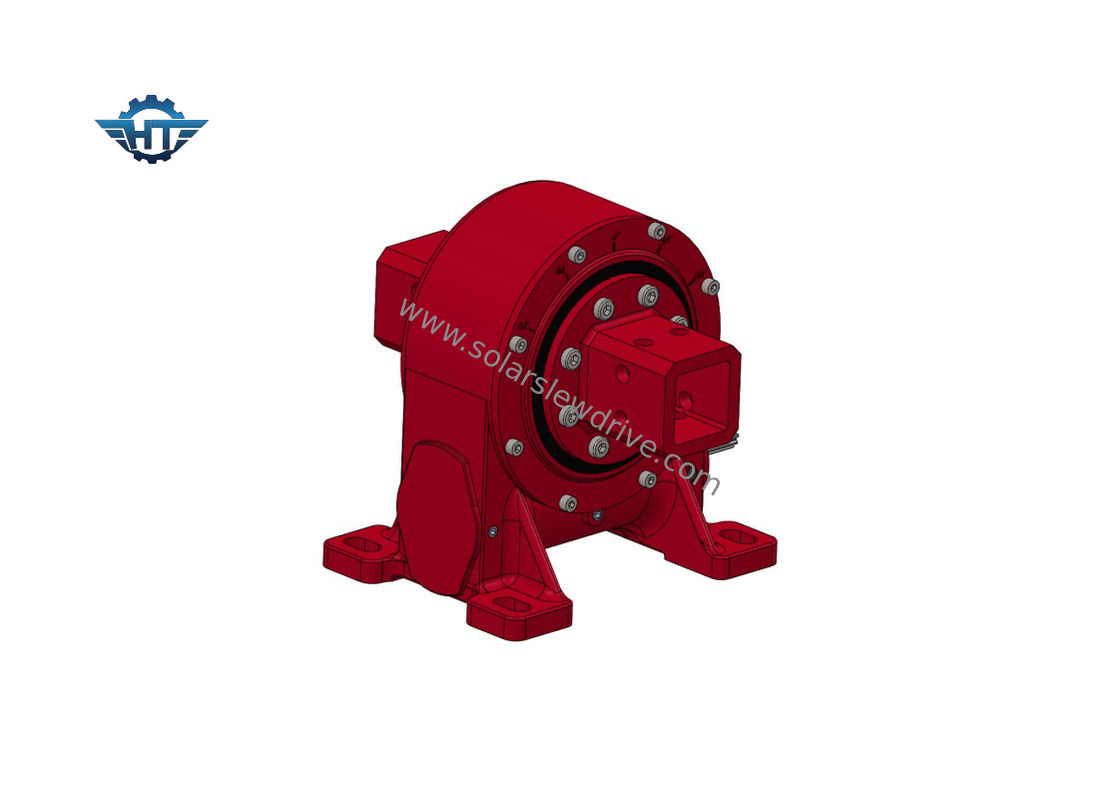

Caja de cambios compacta del gusano que gira a Ring Drive For Solar Tracker

Caja de cambios compacta del gusano que gira a Ring Drive For Solar Tracker

  • Caja de cambios compacta del gusano que gira a Ring Drive For Solar Tracker
  • Caja de cambios compacta del gusano que gira a Ring Drive For Solar Tracker
Caja de cambios compacta del gusano que gira a Ring Drive For Solar Tracker
Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: VE9
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 360/ pc
Detalles de empaquetado: caja de la madera contrachapada
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 500 PC por mes
Contacto
Descripción detallada del producto
Ratio: 61 a 1 caja de cambios Material: 50Mn, 42CrMo
Característica: Fijación del mecanismo de engranaje Certificado: ISO9001, CE
Conductor: 12/24VDC Mantenimiento: Cada 5 años
Color: Por requerimiento Origen: Changzhou, China
Alta luz:

Fijación de la impulsión del anillo de la matanza del mecanismo de engranaje

,

impulsión del anillo de la matanza 42CrMo

,

Impulsión eléctrica de la ciénaga 24VDC

Impulsión de la matanza de la caja de cambios del gusano del acuerdo VE9 para el perseguidor solar de AXIS



Descripción compacta de la caja de cambios del gusano



Entrega confiable – pide más la nave en 15 días o menos, por estaciones ocupadas, en 30 días

Soporte técnico – los ingenieros están haciendo una pausa para ayudar

Impulsiones de alta calidad de la matanza en un precio justo – hacemos que nuestra propia fábrica con los productos se encuentre o exceder la calidad de todas las marcas y nosotros importantes utilizará los métodos de envío económicos basados en diversas órdenes para guardarle dentro de presupuesto

Las operaciones y las Mantenimiento-operaciones y el mantenimiento es fáciles y baja su tarifa



Caja de cambios compacta del gusano que gira a Ring Drive For Solar Tracker 0



Hoja de datos de los sistemas del engranaje de gusano VE9



Modelo Ratio Esfuerzo de torsión de la salida nominal (N.m) Inclinando el esfuerzo de torsión (N.m) Llevando a cabo el esfuerzo de torsión (N.m) Carga axial (kN) Carga radial (kN) Eficacia De autoretención Peso (kilogramos)
3" 31:1 600 1500 1800 22 15 el 40% 12
5" 37:1 800 5000 9200 16 27 el 40% 18
7" 57:1 1750 7000 13200 34 58 el 40% 32
8" 51:1 2250 11200 20400 50 80 el 40% 28
9" 61:1 2250 16000 30800 60 130 el 40% 52
12" 78:1 4300 25000 40560 77 190 el 40% 65
14" 85:1 5600 48000 44200 110 230 el 40% 88
17" 102:1 6750 67000 53040 142 390 el 40% 135
21" 125:1 16000 89000 65000 337 640 el 40% 192
25" 150:1 21450 112000 89000 476 950 el 40% 251



Instalación



1. Preparación

1,1 compruebe la impulsión de la ciénaga para saber si hay el daño físico.

1,2 superficies favorables limpias



2. Pernos de montaje

Como el fabricante de la caja de cambios, no proveemos, autorizar o recomendar las sujeciones de montaje utilizó. Tome por favor el gran cuidado en especificar este artículo que ate nuestro producto el suyo.

Los tamaños, el número y los grados de calidad prescritos serán utilizados.

El ratio del apretón (longitud del apretón al diámetro del perno) será observado, de ≥1.5 mínimo a ≤2. máximo.

Los pernos con un eje completamente roscado deben ser no permitidos.

Mató la función de la impulsión, vida útil, y la durabilidad de la conexión de perno se afecta en caso de incumplimiento.

Utilice las lavadoras planas de la opción apropiada del tamaño y de la fuerza de apretar esfuerzos de torsión para no exceder la presión diedra permitida.

Los pernos de montaje están en los casos normales asegurados adecuadamente por cargar correcto.

Aviso: Uso de los anillos partidos, de las lavadoras partidas, del etc. no permitidos.

Ajuste del esfuerzo de torsión y de las cargas iniciales para los pernos de montaje.



Ajuste del esfuerzo de torsión

Dimensión del perno de montaje

Clase

M6

(1/4-20UNC)

M8

(5/16-18UNC)

M10

(3/8-16UNC)

M12

(7/16-14UNC)

M16

(5/8-11UNC)

M20

(3/4-10UNC)

Clase 8,8 10,2 N.M 24,7 N.M 49 N.M 85,5 N.M 212,2 N.M 414 N.M
Clase 10,9 14,3 N.M 34,8 N.M 68,9 N.M 120,2 N.M 298,4 N.M 582,1 N.M
Clase 12,9 17,2 N.M 41,7 N.M 82,7 N.M 144,2 N.M 358,1 N.M

689,5 N.M
