El engranaje de gusano estándar dimensiona la impulsión solar de la ciénaga del perseguidor para la energía solar
Descripción de la caja de cambios de la impulsión de reducción
Hangtuo, situado en Changzhou, China, solamente 30 mimutes en tren del aeropuerto internacional de Shangai. Tenemos enriquecer y el conocimiento experto en las impulsiones de la matanza del diseño, el convertirse y de la fabricación. Tenemos experiencia de más de 10 años. Especializan a nuestro equipo adentro investiga y los progresos en esa área particular. Nuestra experiencia cubre los campos de las tecnologías de seguimiento para los sistemas fotovoltaicos, ingeniería industrial, girando tecnología de la impulsión.

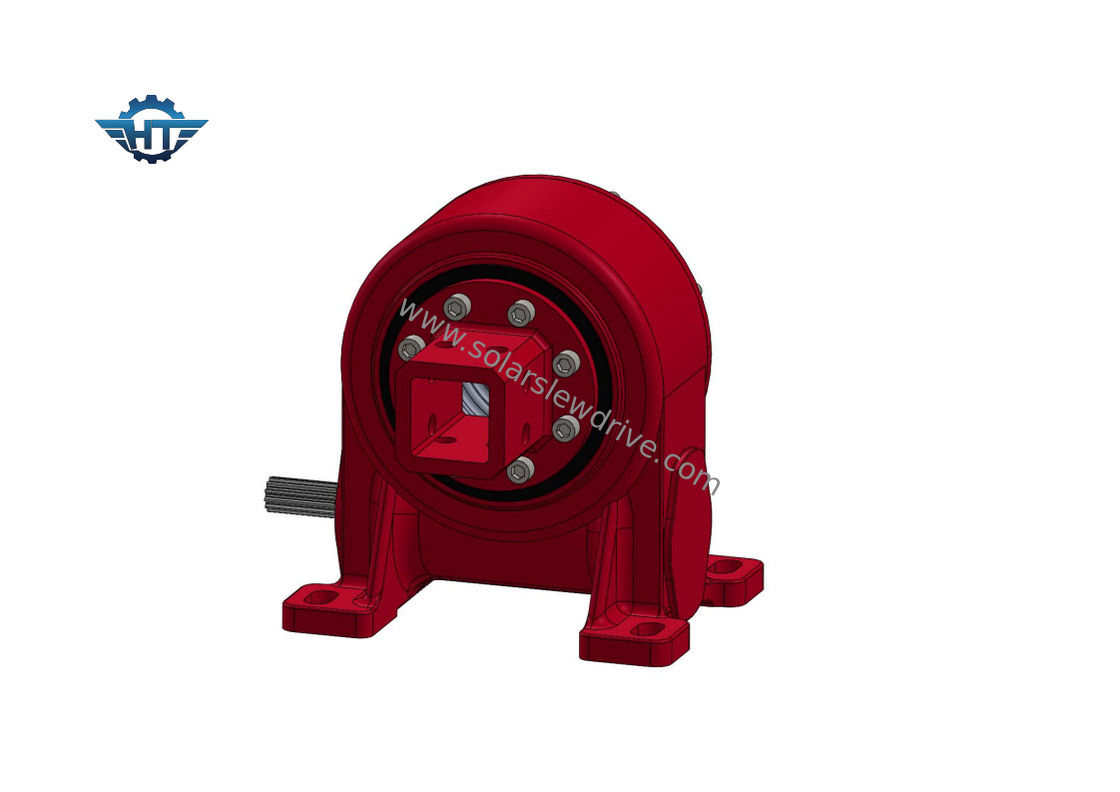

Imagen de las impulsiones de la matanza VE7
Nuestras ventajas
Tiempos de reacción rápidos
Experiencia a largo plazo en el control del inteligente-proceso para la producción en masa así como en el desarrollo de productos orientado al cliente.
Ventaja del producto
La impulsión de la matanza del gusano del reloj de arena de la impulsión de la matanza (tipo incluido, tipo vertical, tipo dual de AXIS, tipo de la precisión) se basa en el transporte de la matanza con el esfuerzo de torsión inclinable fuerte del momento y la función de autoretención estática. Mucha superficie de contacto de diente se diseña especialmente para conducir la alta carga.
Calidad estable
Puntos de inspección críticos puestos de la calidad, posiciones del total 9 a través de la planta. Pusimos puntos de inspección críticos de la calidad, hacemos instrucciones de la inspección de la calidad de controlar estrictamente en el proceso dominante. Utilizamos la calibración del indicador de la alta precisión y de la medida.
Prueba
Dispositivo avanzado de la medida
La medida se debe calibrar, control y solamente el indicador calificado puede ser utilizado.
Hoja técnica de las impulsiones de la matanza de la serie de VE
| Modelo |
Ratio |
Esfuerzo de torsión de la salida nominal (N.m) |
Inclinando el esfuerzo de torsión (N.m) |
Llevando a cabo el esfuerzo de torsión (N.m) |
Carga axial (kN) |
Carga radial (kN) |
Eficacia |
Precisión (°) |
De autoretención |
Peso (kilogramos) |
| 3" |
31:1 |
600 |
1500 |
1800 |
22 |
15 |
el 40% |
≤0.1 |
Sí |
12 |
| 5" |
37:1 |
800 |
5000 |
9200 |
16 |
27 |
el 40% |
≤0.1 |
Sí |
18 |
| 7" |
57:1 |
1750 |
7000 |
13200 |
34 |
58 |
el 40% |
≤0.1 |
Sí |
32 |
| 8" |
51:1 |
2250 |
11200 |
20400 |
50 |
80 |
el 40% |
≤0.1 |
Sí |
28 |
| 9" |
61:1 |
2250 |
16000 |
30800 |
60 |
130 |
el 40% |
≤0.1 |
Sí |
52 |
| 12" |
78:1 |
4300 |
25000 |
40560 |
77 |
190 |
el 40% |
≤0.1 |
Sí |
65 |
| 14" |
85:1 |
5600 |
48000 |
44200 |
110 |
230 |
el 40% |
≤0.1 |
Sí |
88 |
| 17" |
102:1 |
6750 |
67000 |
53040 |
142 |
390 |
el 40% |
≤0.1 |
Sí |
135 |
| 21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
el 40% |
≤0.1 |
Sí |
192 |
| 25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
el 40% |
≤0.1 |
Sí |
251 |
Para los parámetros técnicos del producto detallado adicional, éntrenos en contacto con para el catálogo de producto y los dibujos detallados de las ventas.
Uso
El uso más común de la impulsión de la matanza para los perseguidores solares de matanza de dual-AXIS del drivesare de dual-AXIS, tales como helióstatos y photovoltaics concentrado (CPV), y platos del satélite o del radar. Otros usos incluyen elevaciones automotrices, los posicionadores robóticos del brazo, y el equipo de la etapa.
