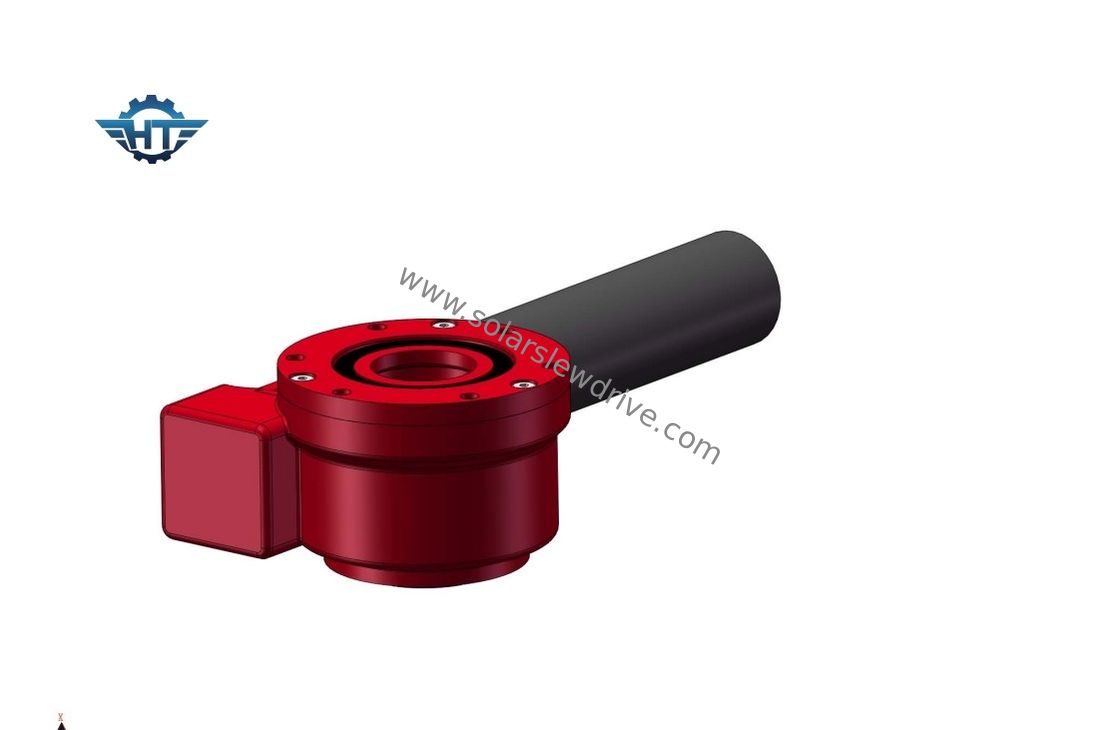

Impulsión solar de la ciénaga del sobre del engranaje de gusano SE3 con la protección IP66 para el sistema de seguimiento solar al aire libre
Descripción de la impulsión de la matanza del engranaje de gusano
Pues la tecnología ha mejorado, las impulsiones de la matanza están utilizando la tecnología del gusano del reloj de arena, a la cual el gusano se forma para dedicar más dientes en el engranaje, así el esfuerzo de torsión imporved y el contragolpe disminuyó.
Resultados crecientes de este compromiso del diente en mayores fuerza, eficacia y durabilidad. La impulsión de la matanza utiliza la tecnología estándar del gusano en la cual el gusano en el horizontal, el ratio de la velocidad del eje depende de la relación entre el número de hilos en el gusano y el número de dientes en el engranaje de gusano.
Funcionamiento de la serie del SE
| Modelo |
Ratio |
Esfuerzo de torsión de la salida nominal (N.m) |
Inclinando el esfuerzo de torsión (N.m) |
Llevando a cabo el esfuerzo de torsión (N.m) |
Carga axial (kN) |
Carga radial (kN) |
Eficacia |
Precisión (°) |
De autoretención |
Peso (kilogramos) |
| 1" |
32:1 |
400 |
1000 |
1800 |
22 |
12 |
el 40% |
≤0.1 |
Sí |
6 |
| 3" |
31:1 |
600 |
1500 |
3000 |
30 |
16 |
el 40% |
≤0.1 |
Sí |
8 |
| 5" |
37:1 |
800 |
6000 |
9200 |
68 |
27 |
el 40% |
≤0.1 |
Sí |
12 |
| 7" |
57:1 |
2000 |
13500 |
13200 |
132 |
58 |
el 40% |
≤0.1 |
Sí |
21 |
| 9" |
61:1 |
4400 |
45000 |
30800 |
340 |
130 |
el 40% |
≤0.1 |
Sí |
49 |
| 12" |
78:1 |
5800 |
54400 |
40560 |
480 |
190 |
el 40% |
≤0.1 |
Sí |
61 |
| 14" |
85:1 |
6550 |
68000 |
54200 |
680 |
230 |
el 40% |
≤0.1 |
Sí |
63 |
| 17" |
102:1 |
9400 |
135600 |
65040 |
980 |
390 |
el 40% |
≤0.1 |
Sí |
105 |
| 21" |
125:1 |
16000 |
203400 |
81000 |
1600 |
640 |
el 40% |
≤0.1 |
Sí |
149 |
| 25" |
150:1 |
21000 |
271160 |
89000 |
2400 |
950 |
el 40% |
≤0.1 |
Sí |
204 |
Instalación de la impulsión de la ciénaga
1.Clean la estructura de montaje, e.g de la soldadura, de la galvanización, de residuos, de la suciedad, del etc.
2.Lift la impulsión de la ciénaga con los pernos de ojo.
la impulsión de la ciénaga 3.The será montada en la condición descargada.
el procedimiento de siguiente 4.The será seguido para evitar desviaciones entre el perno que aprieta fuerzas.
líquido de la cerradura del hilo 5.Apply a los hilos.
líquido de la cerradura del hilo 6.Lay en el hueco del hilo que pide piezas que caben completamente.
7.Preload los pernos de través. Vea el modelo general en bosquejo abajo cómo de pernos conseguir el esfuerzo de torsión en de través secuencia. Comienzo con el anillo interno o externo. Haga de través torqueing de todos los pernos hasta el 30% de apretar el esfuerzo de torsión. Entonces repita de través el esfuerzo de torsión hasta el 80% de apretar el esfuerzo de torsión. Finalmente de través apretar a 100% del esfuerzo de torsión de ajuste.
Uso
Hay muchos usos donde una impulsión rotatoria puede ser utilizada, primarios porque está bien adaptada para los usos que requieren la carga mantener poder y el esfuerzo de torsión rotatorio.
Los usos típicos de la impulsión del oscilación incluyen, pero no se limitan a:
perseguidor 1.Solar
turbinas 2.Wind
elevación 3.Men's
maquinaria 4.Hydraulic
5.Telehandler
6.Excavator
7.Lift
8.Crane
equipo 9.Drilling
equipo 10.Military
