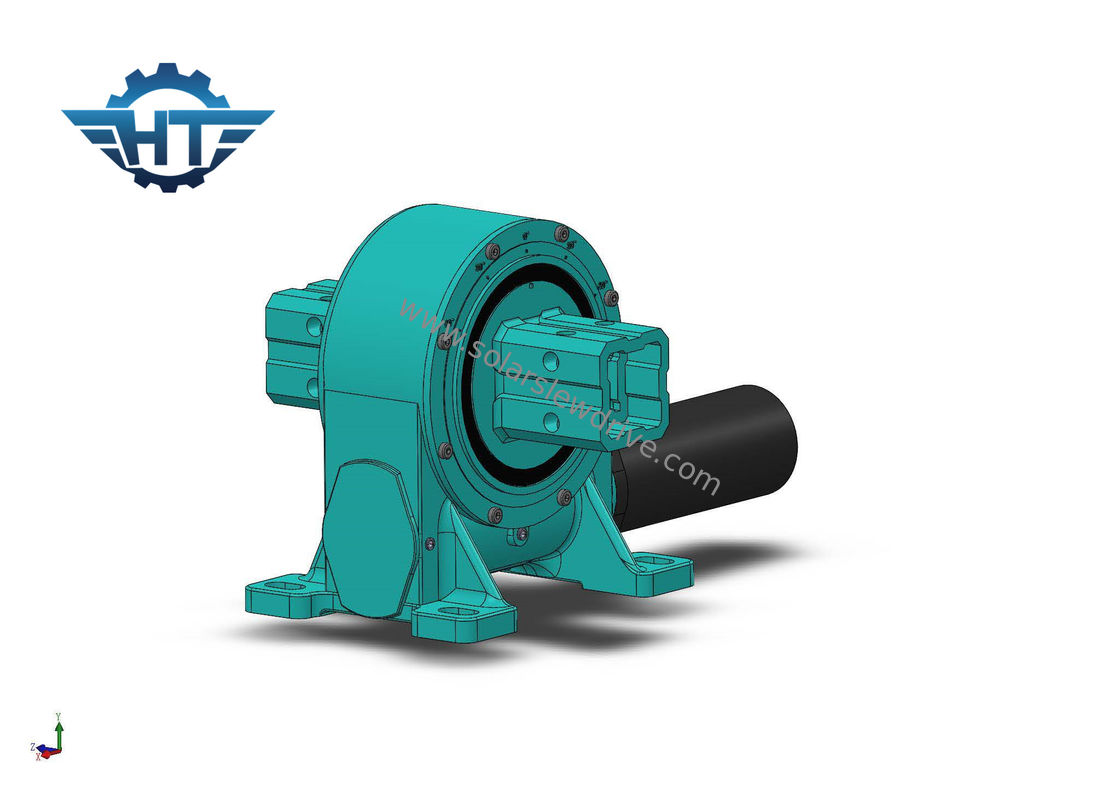

Impulsión de la ciénaga del engranaje de gusano del sobre VE7, 24VDC motor Drived para el solo sistema de seguimiento solar horizontal de AXIS
Descripción
La impulsión de la matanza aplicó el sistema de seguimiento solar para guardar el mejor ángulo de la luz del sol siempre. Comparado con las centrales eléctricas fijas, el seguimiento plano de solo-AXIS puede aumentar la producción de energía anual en el 10~30% (dependiendo de cambios de la latitud); solo-AXIS inclinado puede aumentar en más el de 30%; el seguimiento de dual-AXIS puede aumentar en el cerca de 40~50%.
Parametrización para la optimización del tratamiento de las series de VE
| Modelo |
Ratio |
Esfuerzo de torsión de la salida nominal |
Inclinación del esfuerzo de torsión |
Carga axial |
Carga radial |
Llevar a cabo el esfuerzo de torsión |
Eficacia |
Precisión |
De autoretención |
Peso |
| N.m |
N.m |
kN |
kN |
N.m |
grado |
Sí |
kilogramo |
| 3" |
31:1 |
300 |
1500 |
3,6 |
15 |
7000 |
el 40% |
≤0.1 |
Sí |
13 |
| 5" |
37:1 |
637,5 |
5000 |
16 |
27 |
9200 |
el 40% |
≤0.1 |
Sí |
18 |
| 7" |
57:1 |
1750 |
7000 |
34 |
58 |
13200 |
el 40% |
≤0.1 |
Sí |
28 |
| 8" |
51:1 |
2250 |
11200 |
50 |
80 |
20400 |
el 40% |
≤0.1 |
Sí |
35 |
| 9" |
61:1 |
4300 |
16000 |
60 |
130 |
27200 |
el 40% |
≤0.1 |
Sí |
51 |
| 12" |
78:1 |
5600 |
25000 |
77 |
190 |
40560 |
el 40% |
≤0.1 |
Sí |
61 |
| 14" |
85:1 |
6750 |
48000 |
110 |
230 |
44200 |
el 40% |
≤0.1 |
Sí |
78 |
| 17" |
102:1 |
9460 |
67000 |
142 |
390 |
53040 |
el 40% |
≤0.1 |
Sí |
105 |
| 21" |
125:1 |
16000 |
89000 |
337 |
640 |
65000 |
el 40% |
≤0.1 |
Sí |
185 |
| 25" |
150:1 |
21450 |
112000 |
476 |
950 |
89000 |
el 40% |
≤0.1 |
Sí |
244 |
Uso
Utilizado para la rotación de la posición de la echada de los sistemas de la producción de energía fotovoltaica tales como solo eje plano, producción de energía del canal, producción de energía concentrada, etc.
El sistema de seguimiento plano de solo-AXIS es una forma de seguir el soporte dispuesta en el seguimiento norte-sur y Este-Oeste. Según el algoritmo astronómico, el motor conduce el soporte para hacer que los paneles solares siguen el acimut del sol, aumenta la luz del sol directa en la superficie del módulo fotovoltaico, y aumenta la producción de energía.
Características
1 usando diseño del agujero ciego y la estructura esquelética del lacre del sello de aceite, el funcionamiento de aislamiento es confiable, el sello puede evitar luz del sol directa, previene con eficacia el polvo y el agua, y el nivel de la protección puede alcanzar IP65. Es conveniente para el uso al aire libre y puede ser salida con los rebordes simples o dobles.
El gusano doble del reloj de arena de la envoltura 2, contacto del multi-diente, transmite un esfuerzo de torsión más grande, puede llevar una fuerza axial más grande, fuerza radial y momento de la inclinación
3 el diseño de producto adopta el tamaño común en el país y en el extranjero, que es conveniente para el reemplazo posterior
La estructura doble de la ayuda de la alcantarilla 4, rigidez fuerte, puede soportar la fuerza radial de la carga grande y momento del vuelco, especialmente conveniente para dual-AXIS independientemente conducido fotovoltaico, concentrando acimut del cabeceo del soporte y otras condiciones de trabajo
Reborde coaxial de doble cara de la salida 5, estructura simétrica, alta tolerancia de falta de la asamblea, pequeño tamaño axial, ahorro de espacio, estructura del eje de salida, convenientes huecos para atar con alambre y la disposición estructural
Anillo de cierre esquelético importado 6 del doble-labio para prevenir la contaminación in situ
