Abastecimiento de impulsiones innovadoras y rentables de la matanza
Lugar de origen: | China |
Nombre de la marca: | HangTuo |
Certificación: | CE, ISO9001 |
Número de modelo: | VE7” |
Cantidad de orden mínima: | 1 pedazo |
---|---|
Precio: | USD 280~504 / pc |
Detalles de empaquetado: | Caja de la madera contrachapada |
Tiempo de entrega: | 15~45 días |
Condiciones de pago: | L/C, T/T, Western Union |
Capacidad de la fuente: | 2000 PC por mes |
Material: | 50Mn, 42CrMo | Modelo: | VE7” |
---|---|---|---|
Ratio del engranaje: | 57:1 | Esfuerzo de torsión de la salida nominal: | 1750Nm |
Llevar a cabo el esfuerzo de torsión: | 13200Nm | Esfuerzo de torsión inclinable: | 7000Nm |
Eficacia: | el 40% | Color estándar: | RAL 9006 |
Alta luz: | impulsión vertical de la ciénaga del engranaje de gusano,impulsión de la ciénaga del engranaje de gusano del sobre,El CE mató la impulsión para el perseguidor solar |

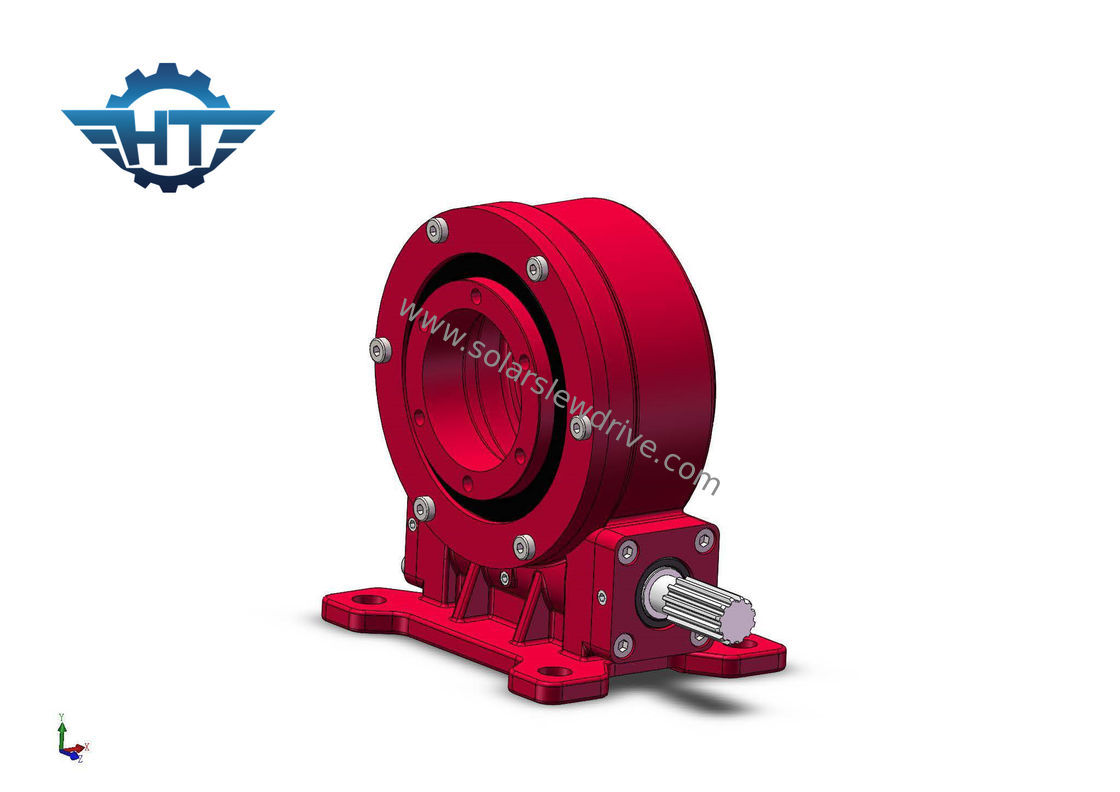

La caja de cambios de la impulsión de la ciénaga VE7, engranaje de gusano vertical del sobre del engranaje de gusano mató la impulsión para los perseguidores
Descripción
Puesto que el componente de la base del dispositivo de la impulsión adopta un transporte de la matanza, puede llevar simultáneamente los efectos de la fuerza axial, fuerza radial y momento de la inclinación. Comparado con los productos rotatorios tradicionales, tiene las características de la instalación simple, del mantenimiento fácil, y del espacio de ahorro de la instalación en mayor medida.
Ventajas
1. Alto esfuerzo de torsión backholding para mejorar la seguridad de sistema solar de seguimiento
2. 360 grados o gama giratoria +60~-60, o como petición de los clientes
3. Envoltura del interior de la impulsión del gusano
4. Contacto de diente multi para asegurar la alta carga
5. Función de autoretención
Datos técnicos de la impulsión de la matanza de VE
Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Inclinando el esfuerzo de torsión (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | el 40% | ≤0.1 | Sí | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | el 40% | ≤0.1 | Sí | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | el 40% | ≤0.1 | Sí | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | el 40% | ≤0.1 | Sí | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | el 40% | ≤0.1 | Sí | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | el 40% | ≤0.1 | Sí | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | el 40% | ≤0.1 | Sí | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | el 40% | ≤0.1 | Sí | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | el 40% | ≤0.1 | Sí | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | el 40% | ≤0.1 | Sí | 251 |
Servicios modificados para requisitos particulares
1. Diseño especial basado en diversos usos y proyectos
2. diversos tipos de motores se podían hacer juego, por ejemplo los motores hidráulicos, los motores de pasos, los motores eléctricos etc.
3. diversos colores están disponibles basados en código de RAL; nuestro color estándar es RAL 9006.
Glosario de Paramaters dominante
Inclinación del esfuerzo de torsión del momento: Este esfuerzo de torsión es la carga de la gravedad multiplicada por distancia entre la posición de la carga y el centro del transporte de la matanza. Si el esfuerzo de torsión real es mayor que el esfuerzo de torsión inclinable clasificado del momento, la impulsión de la matanza será volcada.
Carga radial: La vertical de la carga al eje del transporte de la matanza
Carga axial: El paralelo de la carga al eje del transporte de la matanza
Llevar a cabo el esfuerzo de torsión: Es el esfuerzo de torsión reverso. Cuando la impulsión está girando reverso, y las piezas no se dañan, el esfuerzo de torsión máximo alcanzado se llama llevar a cabo el esfuerzo de torsión, él también se considera como esfuerzo de torsión quebrado.
De autoretención: Solamente cuando hay carga, la impulsión de la matanza no puede invertir gira y así llamado de autoretención.
