Abastecimiento de impulsiones innovadoras y rentables de la matanza
Lugar de origen: | China |
Nombre de la marca: | HangTuo |
Certificación: | CE, ISO9001 |
Número de modelo: | SDE7” |
Cantidad de orden mínima: | 1 pedazo |
---|---|
Precio: | USD 300~456/ pc |
Detalles de empaquetado: | Cuadro de madera contrachapada |
Tiempo de entrega: | 15~45 días |
Condiciones de pago: | L / C, T / T, Western Union |
Capacidad de la fuente: | PCS 2000 POR MES |
Material: | 50Mn, 42CrMo | Modelo: | SDE7” |
---|---|---|---|
Ratio del engranaje: | 57:1 | Esfuerzo de torsión de la salida nominal: | 2000 Nm |
Llevar a cabo el esfuerzo de torsión: | 13500 Nm | Esfuerzo de torsión inclinable: | 13200 Nm |
eficacia: | el 40% | Color estándar: | RAL 9006 |
Alta luz: | Impulsión del anillo de la matanza,motor impulsor del gusano |

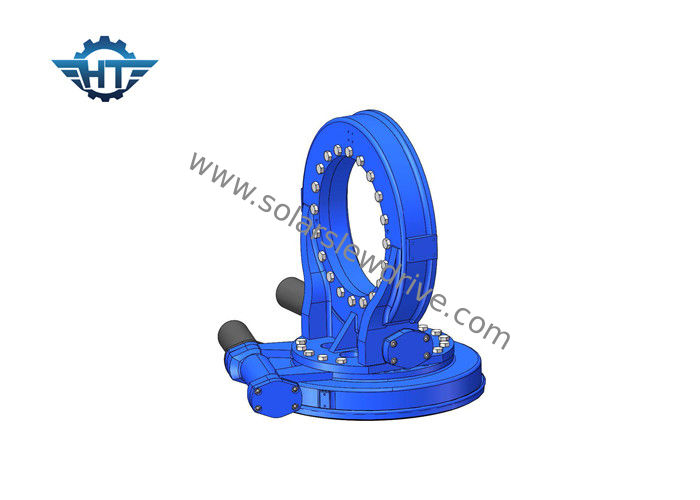

Impulsión dual de la matanza del engranaje de gusano de AXIS con la casa incluida y pequeño contragolpe para el perseguidor del picovoltio
Descripción
Una impulsión de la matanza o un transporte de la matanza es una pieza de la rotación que apoya típicamente un pesado solamente carga de lento-torneado, a menudo una plataforma horizontal tal como una grúa convencional, un yarder del oscilación, o la plataforma del viento-revestimiento de un sistema de seguimiento solar de horizontal-AXIS. La impulsión de la matanza se compone de envuelve el gusano, el engranaje, al perseguidor solar de la casa etc. que la impulsión dual de la ciénaga del eje es solución perfecta en los usos de seguimiento solares del eje dual.
La impulsión dual de la ciénaga del eje tiene tres tipos soluciones con las impulsiones de la ciénaga:
En general, para la estructura fácil del soporte, la impulsión de la ciénaga del sde sería la solución perfecta, pero los otros dos son también muy populares.
Impulsiones de la ciénaga aplicadas en sistema de seguimiento del picovoltio
Nombre de producto | Impulsión de la matanza SDE7 |
Esfuerzo de torsión de la salida | 980 N.m; 723 ft.lbs |
Max Output Torque | 1938 N.m; 1429 ft.lbs |
Inclinación del esfuerzo de torsión del momento | 7000 N.m; 5163 ft.lbs |
Llevar a cabo el esfuerzo de torsión | 13200 N.m; 9736 ft.lbs |
Grado axial estático | kN 133,20; 29943 libras |
Grado radial estático | kN 53; 11977 libras |
Grado axial dinámico | kN 31,90; 7171 libras |
Grado radial dinámico | kN 27,91; 6274 libras |
Alternativas del motor | Motor 12V/24V; Motor de pasos; Motor sin cepillo |
Estilo de los productos | AXIS dual; Solo AXIS; CPV/HCPV; Plato solar; Parabólico; Torre solar |
Característica del uso | Sistema de seguimiento solar, maquinaria industrial |
Metro cuadrado de la Sistema Solar | ㎡ 30 |
Parametrización para la optimización del tratamiento de SDE
Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Inclinando el esfuerzo de torsión (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | el 40% | ≤0.1 | Sí | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | el 40% | ≤0.1 | Sí | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | el 40% | ≤0.1 | Sí | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | el 40% | ≤0.1 | Sí | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | el 40% | ≤0.1 | Sí | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | el 40% | ≤0.1 | Sí | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | el 40% | ≤0.1 | Sí | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | el 40% | ≤0.1 | Sí | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | el 40% | ≤0.1 | Sí | 705 |
Características
1. Alto esfuerzo de torsión backholding para mejorar la seguridad de sistema solar de seguimiento
2. Envoltura del interior de la impulsión del gusano
3. Contacto de diente multi para asegurar la alta carga
4. Uno mismo-cerradura para mejorar seguridad
