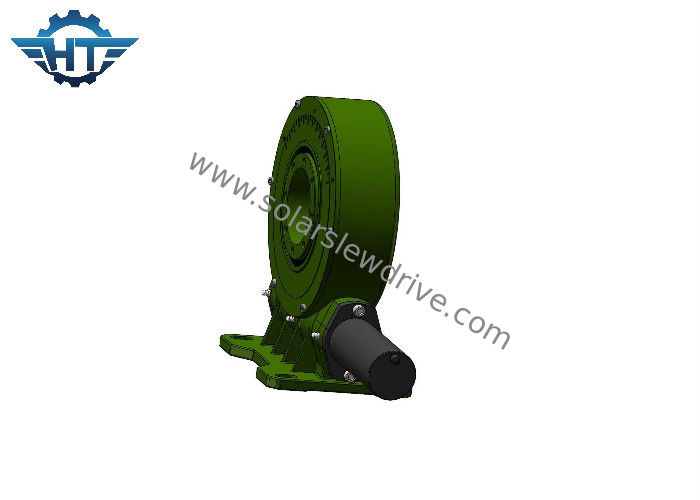

IP66 escogen la pequeña impulsión rotativa de la ciénaga de AXIS con el esfuerzo de torsión fuerte para los perseguidores solares

IP66 escogen la pequeña impulsión rotativa de la ciénaga de AXIS con el esfuerzo de torsión fuerte para los perseguidores solares

  • IP66 escogen la pequeña impulsión rotativa de la ciénaga de AXIS con el esfuerzo de torsión fuerte para los perseguidores solares
  • IP66 escogen la pequeña impulsión rotativa de la ciénaga de AXIS con el esfuerzo de torsión fuerte para los perseguidores solares
IP66 escogen la pequeña impulsión rotativa de la ciénaga de AXIS con el esfuerzo de torsión fuerte para los perseguidores solares
Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: VE3”
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 330~450/ pc
Detalles de empaquetado: Cuadro de madera contrachapada
Tiempo de entrega: 15~45 días
Condiciones de pago: L / C, T / T, Western Union
Capacidad de la fuente: PCS 2000 POR MES
Contacto
Descripción detallada del producto
Materiales: 50Mn, 42CrMo modelo: VE3”
Ratio del engranaje: 31:1 Eficiencia: 40%
color: RAL 9006 Aplicación: sistemas de seguimiento solares
Lugar de origen: Changzhou, China Controlador: motor de 24VDC
Garantía: 5~10 años certificado: ISO9001, CE
Alta luz:

solar slew drive

,

slewing drive for solar tracking system



IP66 escogen la pequeña impulsión rotativa de AXIS con el esfuerzo de torsión fuerte para los solos perseguidores solares de AXIS



Descripción



La impulsión de la matanza, también llamada la impulsión y la caja de cambios rotatorias porque los componentes de la base son el eje del transporte y del gusano de la matanza. También consiste en componentes auxiliares tales como sellos, vivienda, y motor. Como fuente de energía, el motor de la ciénaga utilizó el motor del motor del engranaje planetario de DC, del engranaje de la CA o el motor de pasos. El motor hidráulico de la CA se utiliza principalmente en la maquinaria de construcción como sistema de impulsión de poder. Pues el componente de la base está girando la impulsión del anillo, la caja de cambios de la matanza puede soportar fácilmente las fuerzas axiales y radiales.



El principio de funcionamiento de la impulsión de la ciénaga: El gusano es conducido por el motor, que conduce el anillo externo del anillo de la matanza para girar; El anillo externo hizo salir el esfuerzo de torsión a través del reborde y el anillo interno del anillo de la matanza se fija en la vivienda.



La impulsión de la matanza tiene de autoretención reverso debido a la impulsión del engranaje de gusano con características de autoretención reversas. Esta característica aumenta grandemente la estabilidad del funcionamiento del anfitrión y del factor de seguridad. Comparado a los productos tradicionales del oscilación, la caja de cambios de la impulsión de la matanza es fácil de instalar, fácil mantener, y ahorra el considerable espacio de la instalación.



La impulsión de la matanza es un nuevo tipo de producto de la matanza, generalmente llamado el anillo de la matanza, que se compone generalmente de gusano, del anillo de la matanza, de la vivienda, del motor y de otros componentes. Puesto que los componentes de la base están girando los transportes, pueden soportar simultáneamente fuerzas axiales, fuerzas radiales, y el vuelco de momentos. Comparado con los productos rotatorios tradicionales, la nueva impulsión de la matanza ofrece la instalación fácil, el mantenimiento fácil y un mayor grado de espacio de la instalación.



Parametrización para la optimización del tratamiento de las series de VE



Modelo Ratio Esfuerzo de torsión de la salida nominal (N.m) Esfuerzo de torsión inclinable (N.m) Llevando a cabo el esfuerzo de torsión (N.m) Carga axial (kN) Carga radial (kN) Eficacia Precisión (°) De autoretención Peso (kilogramos)
3" 31:1 600 1500 1800 22 15 el 40% ≤0.1 12
5" 37:1 800 5000 9200 16 27 el 40% ≤0.1 18
7" 57:1 1750 7000 13200 34 58 el 40% ≤0.1 32
8" 51:1 2250 11200 20400 50 80 el 40% ≤0.1 28
9" 61:1 2250 16000 30800 60 130 el 40% ≤0.1 52
12" 78:1 4300 25000 40560 77 190 el 40% ≤0.1 65
14" 85:1 5600 48000 44200 110 230 el 40% ≤0.1 88
17" 102:1 6750 67000 53040 142 390 el 40% ≤0.1 135
21" 125:1 16000 89000 65000 337 640 el 40% ≤0.1 192
25" 150:1 21450 112000 89000 476 950 el 40% ≤0.1 251



Motor de DC



1. Adopte la estructura portante dual para el eje de salida para aumentar el esfuerzo de torsión máximo de la caja de cambios mucho.

2. La rueda de Sun y la rueda planetaria son conectadas por la tira que aumentan el esfuerzo de torsión máximo de la caja de cambios y alargan la vida.

3. Utilizamos el engranaje helicoidal en la etapa de la entrada que hacen el ruido el anf bajo corrido suavemente en velocidad. Se separa el anillo interno del engranaje de modo que poder hacer más ratio y el diseño sea flexible. La caja de cambios y el motor son situados por un arreglo de la costura por el tornillo en axiales que aumenten la precisión a juego y reduzcan ruido.

4. Utilizamos el tenedor del rodillo dentro del rodillo planetario del uso de wheel.we que muele en vez del pulido de desplazamiento así que la vida de la caja de cambios es mucho más larga.

5. Estructura portante doble; Pulido interno en el diámetro interior interno de los engranajes planetarios que hacen la redondez interna del diámetro interior menos de 0.003m m; funcionamiento rodando en vez del desplazamiento; El raspar de la precisión de la superficie del engranaje HRC60; La adopción de todos estos technoligies asegura el funcionamiento reservado y constante estupendo y un rato de la larga vida durante 10000 horas.
