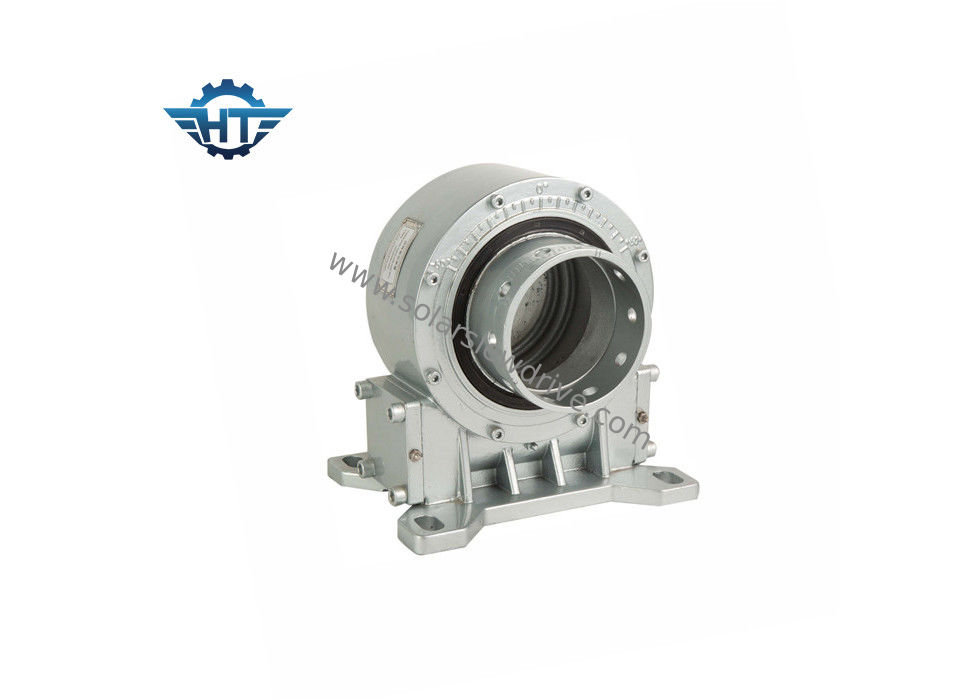

Sola AXIS IP66 caja de cambios solar de la impulsión de la ciénaga de VE9, sin necesidad de mantenimiento para los perseguidores solares horizontales
Descripción
Entrega confiable – pide más la nave en 15 días o menos
Soporte técnico – los ingenieros están haciendo una pausa para ayudar
Impulsiones de alta calidad de la matanza en un precio justo – hacemos que nuestra propia fábrica con los productos se encuentre o exceder la calidad de todas las marcas y nosotros importantes utilizará los métodos de envío económicos basados en diversas órdenes para guardarle dentro de presupuesto
Las operaciones y las Mantenimiento-operaciones y los servicios de mantenimiento bajan sus gastos indirectos y tarifa.
Tipo hoja de VE de datos
| Modelo |
Ratio |
Esfuerzo de torsión de la salida nominal (N.m) |
Inclinando el esfuerzo de torsión (N.m) |
Llevando a cabo el esfuerzo de torsión (N.m) |
Carga axial (kN) |
Carga radial (kN) |
Eficacia |
De autoretención |
Peso (kilogramos) |
| 3" |
31:1 |
600 |
1500 |
1800 |
22 |
15 |
el 40% |
Sí |
12 |
| 5" |
37:1 |
800 |
5000 |
9200 |
16 |
27 |
el 40% |
Sí |
18 |
| 7" |
57:1 |
1750 |
7000 |
13200 |
34 |
58 |
el 40% |
Sí |
32 |
| 8" |
51:1 |
2250 |
11200 |
20400 |
50 |
80 |
el 40% |
Sí |
28 |
| 9" |
61:1 |
2250 |
16000 |
30800 |
60 |
130 |
el 40% |
Sí |
52 |
| 12" |
78:1 |
4300 |
25000 |
40560 |
77 |
190 |
el 40% |
Sí |
65 |
| 14" |
85:1 |
5600 |
48000 |
44200 |
110 |
230 |
el 40% |
Sí |
88 |
| 17" |
102:1 |
6750 |
67000 |
53040 |
142 |
390 |
el 40% |
Sí |
135 |
| 21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
el 40% |
Sí |
192 |
| 25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
el 40% |
Sí |
251 |
Instalación
1. Preparación
1,1 compruebe la impulsión de la ciénaga para saber si hay el daño físico.
1,2 superficies favorables limpias
2. Pernos de montaje
Como el fabricante de la caja de cambios, no proveemos, autorizar o recomendar las sujeciones de montaje utilizó. Tome por favor el gran cuidado en especificar este artículo que ate nuestro producto el suyo.
Los tamaños, el número y los grados de calidad prescritos serán utilizados.
El ratio del apretón (longitud del apretón al diámetro del perno) será observado, de ≥1.5 mínimo a ≤2. máximo.
Los pernos con un eje completamente roscado deben ser no permitidos.
Mató la función de la impulsión, vida útil, y la durabilidad de la conexión de perno se afecta en caso de incumplimiento.
Utilice las lavadoras planas de la opción apropiada del tamaño y de la fuerza de apretar esfuerzos de torsión para no exceder la presión diedra permitida.
Los pernos de montaje están en los casos normales asegurados adecuadamente por cargar correcto.
Aviso: Uso de los anillos partidos, de las lavadoras partidas, del etc. no permitidos.
Ajuste del esfuerzo de torsión y de las cargas iniciales para los pernos de montaje.
|
Ajuste del esfuerzo de torsión
|
Dimensión del perno de montaje
|
| Clase |
M6
(1/4-20UNC)
|
M8
(5/16-18UNC)
|
M10
(3/8-16UNC)
|
M12
(7/16-14UNC)
|
M16
(5/8-11UNC)
|
M20
(3/4-10UNC)
|
| Clase 8,8 |
10,2 N.M |
24,7 N.M |
49 N.M |
85,5 N.M |
212,2 N.M |
414 N.M |
| Clase 10,9 |
14,3 N.M |
34,8 N.M |
68,9 N.M |
120,2 N.M |
298,4 N.M |
582,1 N.M |
| Clase 12,9 |
17,2 N.M |
41,7 N.M |
82,7 N.M |
144,2 N.M |
358,1 N.M |
689,5 N.M
|
