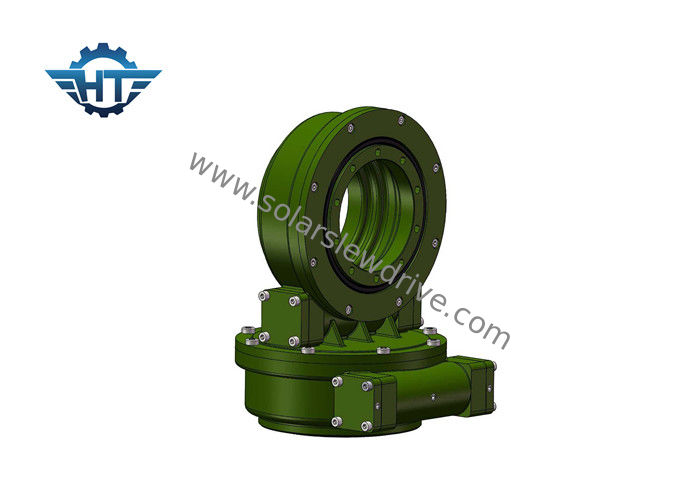

La caja de cambios de la impulsión de la ciénaga de SDE7 IP66 ofreció con el alto esfuerzo de torsión, uno mismo lubrica para seguir el Sun

Name: La caja de cambios de la impulsión de la ciénaga de SDE7 IP66 ofreció con el alto esfuerzo de torsión, uno mismo lubrica para seguir el Sun
Brand: HangTuo
SKU: SDE7”
Price: 530 USD
Availability: InStock
Rating: 4.9 (120 reviews)

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	HangTuo
Certificación:	CE, ISO9001
Número de modelo:	SDE7”

Pago y Envío Términos:

Cantidad de orden mínima:	1 pedazo
Precio:	USD 530 / pc
Detalles de empaquetado:	Cuadro de madera contrachapada
Tiempo de entrega:	15~45 días
Condiciones de pago:	L / C, T / T, Western Union
Capacidad de la fuente:	PCS 2000 POR MES

Contacto

Descripción detallada del producto

Material:	50Mn, 42CrMo	Modelo:	SDE7”
Ratio del engranaje:	57:1	Esfuerzo de torsión de la salida nominal:	2000 Nm
Llevar a cabo el esfuerzo de torsión:	13500 Nm	Esfuerzo de torsión inclinable:	13200 Nm
Eficacia:	el 40%	Color estándar:	RAL 9006
Alta luz:	Impulsión de la ciénaga del engranaje de gusano , engranaje de anillo de la matanza

La caja de cambios de la impulsión de la ciénaga de SDE7 IP66 ofrecida con el alto esfuerzo de torsión, uno mismo lubrica para seguir The Sun

Descripción

El sistema solar del perseguidor incluye el sistema de seguimiento solar del solo eje y del eje dual. El sistema de seguimiento solar del solo eje incluir solo el sistema de seguimiento inclinado y plano.

Para un sistema de seguimiento solar del eje dual, sobre la base de la estructura del soporte del differenct, tres tipos de soluciones de las impulsiones de la ciénaga podían ser aplicados:

1. utilice dos (tipo del SE) solas impulsiones horizontales de la ciénaga del eje.

2. utilice uno horizontal (tipo del SE) y otra vertical (tipo de VE).

3. utilice una impulsión dual de la ciénaga del eje.

Todas esas soluciones pueden alcanzar el seguimiento del sol verticalmente y horizontalmente, que significa el seguimiento del sol todo el tiempo con luz del sol directa.

Nombre de producto	SDE7 mató impulsiones
Esfuerzo de torsión de la salida	980 N.m; 723 ft.lbs
Max Output Torque	1938 N.m; 1429 ft.lbs
Inclinación del esfuerzo de torsión del momento	7000 N.m; 5163 ft.lbs
Llevar a cabo el esfuerzo de torsión	13200 N.m; 9736 ft.lbs
Grado axial estático	kN 133,20; 29943 libras
Grado radial estático	kN 53; 11977 libras
Grado axial dinámico	kN 31,90; 7171 libras
Grado radial dinámico	kN 27,91; 6274 libras
Alternativas del motor	Motor de 12/24/48 VDC; Motor de pasos; Motor sin cepillo
Estilo de los productos	AXIS dual; CPV/HCPV; Plato solar; Torre solar
Característica del uso	Sistema de seguimiento solar, Machiner industrial
Cuadrado recomendado del panel	30 metros cuadrados

La ciénaga de SDE conduce la ficha técnica del funcionamiento

Modelo	Ratio	Esfuerzo de torsión de la salida nominal (N.m)	Inclinando el esfuerzo de torsión (N.m)	Llevando a cabo el esfuerzo de torsión (N.m)	Carga axial (kN)	Carga radial (kN)	Eficacia	Precisión (°)	De autoretención	Peso (kilogramos)
3"	31:1	600	1500	5800	10	15	el 40%	≤0.1	Sí	25
5"	37:1	800	6000	9200	16	27	el 40%	≤0.1	Sí	34
7"	57:1	2000	7500	13200	34	58	el 40%	≤0.1	Sí	56
9"	61:1	4300	16000	27200	60	130	el 40%	≤0.1	Sí	92
12"	78:1	5800	25000	40560	77	190	el 40%	≤0.1	Sí	160
14"	85:1	6750	48000	44200	110	230	el 40%	≤0.1	Sí	224
17"	102:1	9460	67000	53040	142	390	el 40%	≤0.1	Sí	320
21"	125:1	16000	89000	65000	337	640	el 40%	≤0.1	Sí	492
25"	150:1	21450	112000	89000	476	950	el 40%	≤0.1	Sí	705

Applicatons

Sistema de seguimiento solar del eje dual

La caja de cambios de la impulsión de la ciénaga de SDE7 IP66 ofreció con el alto esfuerzo de torsión, uno mismo lubrica para seguir el Sun 0

Servicios modificados para requisitos particulares

1. Diseño especial basado en diversos usos y proyectos
2. Diversos tipos de motores se podían hacer juego, por ejemplo los motores hidráulicos, los motores de pasos, los motores eléctricos etc.
3. Diversos colores están disponibles basados en código de RAL; nuestro color estándar es RAL 9006.
