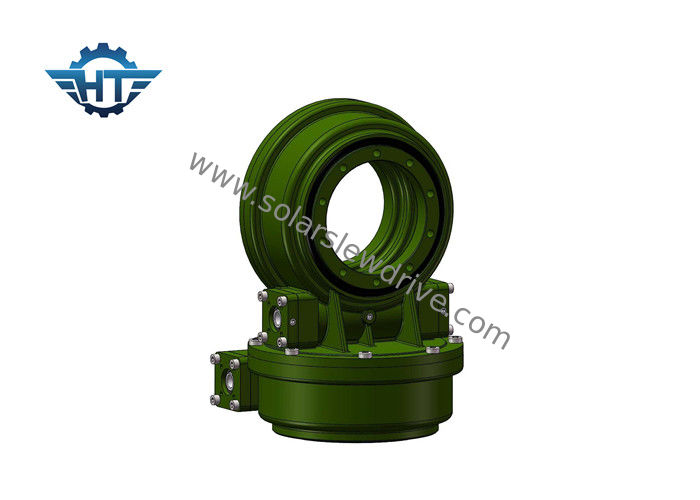

7 impulsión de la ciénaga de AXIS de la pulgada 2 pequeña con el motor del engranaje 24Vdc o la nema para la antena de satélite

7 impulsión de la ciénaga de AXIS de la pulgada 2 pequeña con el motor del engranaje 24Vdc o la nema para la antena de satélite

  • 7 impulsión de la ciénaga de AXIS de la pulgada 2 pequeña con el motor del engranaje 24Vdc o la nema para la antena de satélite
  • 7 impulsión de la ciénaga de AXIS de la pulgada 2 pequeña con el motor del engranaje 24Vdc o la nema para la antena de satélite
7 impulsión de la ciénaga de AXIS de la pulgada 2 pequeña con el motor del engranaje 24Vdc o la nema para la antena de satélite
Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: SDE7”
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 398~456/ pc
Detalles de empaquetado: Cuadro de madera contrachapada
Tiempo de entrega: 15~45 días
Condiciones de pago: L / C, T / T, Western Union
Capacidad de la fuente: PCS 2000 POR MES
Contacto
Descripción detallada del producto
Materiales: 50Mn, 42CrMo modelo: SDE7”
Ratio del engranaje: 57:1 Eficiencia: 40%
Color estándar: RAL 9006 Uno mismo-cerradura:
Garantía: 5~10 años Aplicación: Energía solar
Alta luz:

Impulsión del anillo de la matanza

,

motor impulsor del gusano



Impulsión dual de la ciénaga de AXIS de 7 pulgadas pequeña con el motor del engranaje 24Vdc o la nema para la antena de satélite



Descripción



La impulsión de la ciénaga del engranaje de gusano ofrece un mejor funcionamiento protector, el gran esfuerzo de torsión de la transmisión, una mejor resistencia de impacto y vida laboral larga. El uso más común de la impulsión de la matanza para las impulsiones de la matanza de dual-AXIS es perseguidores solares de dual-AXIS, tales como CSP (helióstatos, también llamados torre), platos concentrados del photovoltaics (CPV), de la antena de satélite o del radar. Otros usos incluyen elevaciones automotrices, los posicionadores robóticos del brazo, y el equipo de la etapa.



La impulsión dual de la ciénaga del eje del perseguidor solar es solución perfecta en los usos de seguimiento solares del eje dual.



Impulsiones de la ciénaga aplicadas en antena de satélite



Nombre de producto Impulsión de la matanza SDE7
Esfuerzo de torsión de la salida 980 N.m; 723 ft.lbs
Esfuerzo de torsión de la salida máxima 1938 N.m; 1429 ft.lbs
Esfuerzo de torsión inclinable del momento 7000 N.m; 5163 ft.lbs
Llevar a cabo el esfuerzo de torsión 13200 N.m; 9736 ft.lbs
Grado axial estático kN 133,20; 29943 libras
Grado radial estático kN 53; 11977 libras
Grado axial dinámico kN 31,90; 7171 libras
Grado radial dinámico kN 27,91; 6274 libras
Alternativas del motor Motor 12V/24V; Motor de pasos; Motor sin cepillo
Estilo de los productos AXIS dual; Solo AXIS; CPV/HCPV; Plato solar; Parabólico; Torre solar
Característica del uso Sistema de seguimiento solar, maquinaria industrial
Metro cuadrado de la Sistema Solar ㎡ 30





Tabla del funcionamiento



Modelo Ratio Esfuerzo de torsión de la salida nominal Esfuerzo de torsión inclinable Carga axial Carga radial Llevar a cabo el esfuerzo de torsión Eficacia Precisión De autoretención Peso
N.m N.m kN kN N.m grado kilogramo
3" 31:1 300 1500 3,6 15 7000 el 40% ≤0.1 21kg
5" 37:1 650 5000 16 27 9200 el 40% ≤0.1 32kg
7" 57:1 1750 7000 34 58 13200 el 40% ≤0.1 54kg
9" 61:1 4300 16000 60 130 27200 el 40% ≤0.1 88kg
12" 78:1 5600 25000 77 190 40560 el 40% ≤0.1 157 kilogramos
14" 85:1 6750 48000 110 230 44200 el 40% ≤0.1 214kg
17" 102:1 9460 67000 142 390 53040 el 40% ≤0.1 315kg
21" 125:1 16000 89000 337 640 65000 el 40% ≤0.1 481kg
25" 150:1 21450 112000 476 950 89000 el 40% ≤0.1 682 kilogramos



Applicatons



Sistema de seguimiento solar del eje dual

Instrumentos de precisión

CPV

Plato

Antena de satélite



Servicios modificados para requisitos particulares


1. Diseño especial basado en diversos usos y proyectos
2. Diversos tipos de motores se podían hacer juego, por ejemplo los motores hidráulicos, los motores de pasos, los motores eléctricos etc.
3. Diversos colores están disponibles basados en código de RAL; nuestro color estándar es RAL 9006.
