Abastecimiento de impulsiones innovadoras y rentables de la matanza
Lugar de origen: | China |
Nombre de la marca: | HangTuo |
Certificación: | CE, ISO9001 |
Número de modelo: | SDE7” |
Cantidad de orden mínima: | 1 pedazo |
---|---|
Precio: | USD 398~456/ pc |
Detalles de empaquetado: | Cuadro de madera contrachapada |
Tiempo de entrega: | 15~45 días |
Condiciones de pago: | L / C, T / T, Western Union |
Capacidad de la fuente: | PCS 2000 POR MES |
Material: | 50Mn, 42CrMo | Modelo: | SDE7” |
---|---|---|---|
Ratio del engranaje: | 57:1 | Esfuerzo de torsión de la salida nominal: | 2000 Nm |
Llevar a cabo el esfuerzo de torsión: | 13500 Nm | Esfuerzo de torsión inclinable: | 13200 Nm |
Eficacia: | el 40% | Color estándar: | RAL 9006 |
Alta luz: | Impulsión de la ciénaga del engranaje de gusano,engranaje de anillo de la matanza |

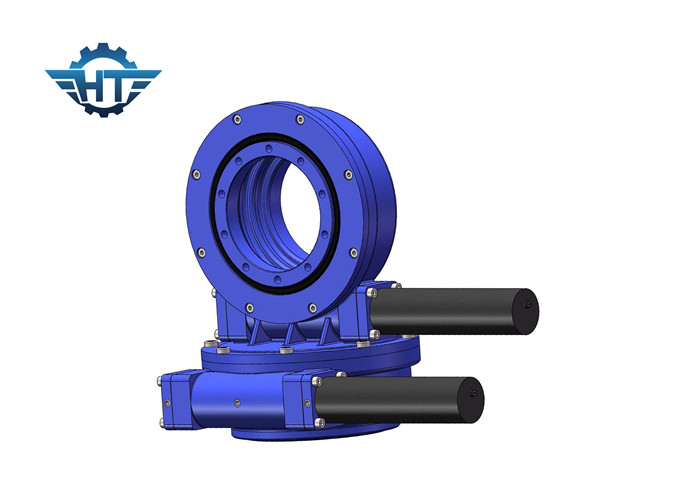

Envuelva la caja de cambios de la impulsión de la ciénaga del engranaje de gusano del reloj de arena con el motor de reducción para el poder termal solar
Descripción
El principio de producción de energía termal solar es recoger luz del sol en un dispositivo de energía solar de la colección a través de un espejo, y energía solar del uso para calentar el medio de la transferencia de calor (líquido o gas) en el dispositivo de la colección, y después calienta el agua para formar el vapor para conducir o para conducir directamente el generador para generar electricidad.
Tipos del sistema
En general, la producción de energía termal solar tiene los cuatro tipos siguientes: canal, torre, plato (disco), y Fresnel.
Canal
El tipo sistema del canal de producción de energía termal solar se llama un sistema de producción de energía termal solar del espejo parabólico del canal. El tipo colectores que concentran parabólicos del canal se arregla en serie y paralelo, calentando el medio de trabajo, generación del vapor sobrecalentado, y conducción del sistema de generador de turbina de vapor para generar electricidad.
Torre
En 1973, el brote de la crisis del petróleo mundial estimuló la investigación y desarrollo de la tecnología solar. Comparado con las células solares, el precio es alto y la eficacia es baja. La eficacia de la producción de energía termal solar es relativamente alta y la tecnología es relativamente madura.
Plato
El tipo del disco (también conocido como plato) sistema de producción de energía termal solar es el primer sistema eléctrico solar del mundo. Se compone de un espejo parabólico integrado por muchos espejos. Recibe el foco del paraboloide y el medio de la transferencia de calor en el receptor se calienta. Conduzca el motor para generar electricidad aproximadamente 750℃.
Fresnel
El principio de trabajo es similar al tipo producción del canal de energía fototérmica, salvo que el condensador de la estructura de Fresnel se utiliza en vez del espejo. Esto lo hace relativamente barato, pero la eficacia se reduce correspondientemente.
Porque tal sistema tiene solamente algunas veces de concentrar, la calidad del vapor de agua calentado no es alta, de modo que la eficacia anual de la producción de energía del sistema entero pueda alcanzar solamente el cerca de 10%; pero debido a la estructura simple del sistema y al uso directo de calor-transferir medio para generar el vapor, su construcción y costes de mantenimiento sea también relativamente bajo.
Mató las impulsiones aplicadas en la torre CSP
Nombre de producto | Impulsión de la matanza SDE7 con los motores del engranaje de 43Nm 24Vdc |
Esfuerzo de torsión de la salida | 980 N.m; 723 ft.lbs |
Max Output Torque | 1938 N.m; 1429 ft.lbs |
Inclinación del esfuerzo de torsión del momento | 7000 N.m; 5163 ft.lbs |
Llevar a cabo el esfuerzo de torsión | 13200 N.m; 9736 ft.lbs |
Grado axial estático | kN 133,20; 29943 libras |
Grado radial estático | kN 53; 11977 libras |
Grado axial dinámico | kN 31,90; 7171 libras |
Grado radial dinámico | kN 27,91; 6274 libras |
Alternativas del motor | Motor de CA 380V/220V; Motor de pasos; Motor sin cepillo |
Estilo de los productos | AXIS dual; Solo AXIS; CPV/HCPV; Plato solar; Parabólico; Torre solar |
Característica del uso | Sistema de seguimiento solar, Machiner industrial |
Tabla del funcionamiento de impulsión dual de la matanza de AXIS
Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Inclinando el esfuerzo de torsión (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | el 40% | ≤0.1 | Sí | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | el 40% | ≤0.1 | Sí | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | el 40% | ≤0.1 | Sí | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | el 40% | ≤0.1 | Sí | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | el 40% | ≤0.1 | Sí | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | el 40% | ≤0.1 | Sí | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | el 40% | ≤0.1 | Sí | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | el 40% | ≤0.1 | Sí | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | el 40% | ≤0.1 | Sí | 705 |
Características
1. Alto esfuerzo de torsión backholding para mejorar la seguridad de sistema solar de seguimiento
2. envoltura del interior de la impulsión del gusano
3. contacto de diente multi para asegurar la alta carga
4. función de autoretención
Applicatons
Servicios modificados para requisitos particulares
1. Diseño especial basado en diversos usos y proyectos
2. Diversos tipos de motores se podían hacer juego, por ejemplo los motores hidráulicos, los motores de pasos, los motores eléctricos etc.
3. Diversos colores están disponibles basados en código de RAL; nuestro color estándar es RAL 9006.
