Abastecimiento de impulsiones innovadoras y rentables de la matanza
Lugar de origen: | China |
Nombre de la marca: | HangTuo |
Certificación: | CE, ISO9001 |
Número de modelo: | SDE7” |
Cantidad de orden mínima: | 1 pedazo |
---|---|
Precio: | USD 280~504 / pc |
Detalles de empaquetado: | Cuadro de madera contrachapada |
Tiempo de entrega: | 15~45 días |
Condiciones de pago: | L / C, T / T, Western Union |
Capacidad de la fuente: | PCS 2000 POR MES |
Material: | 50Mn, 42CrMo | Modelo: | SDE7” |
---|---|---|---|
Ratio del engranaje: | 57:1 | Esfuerzo de torsión de la salida nominal: | 2000 Nm |
Llevar a cabo el esfuerzo de torsión: | 13500 Nm | Esfuerzo de torsión inclinable: | 13200 Nm |
eficacia: | el 40% | Color estándar: | RAL 9006 |
Carga axial: | 34 kN | Carga radial: | 58 kN |
Alta luz: | impulsión de la matanza para el sistema de seguimiento solar,impulsión solar del perseguidor |

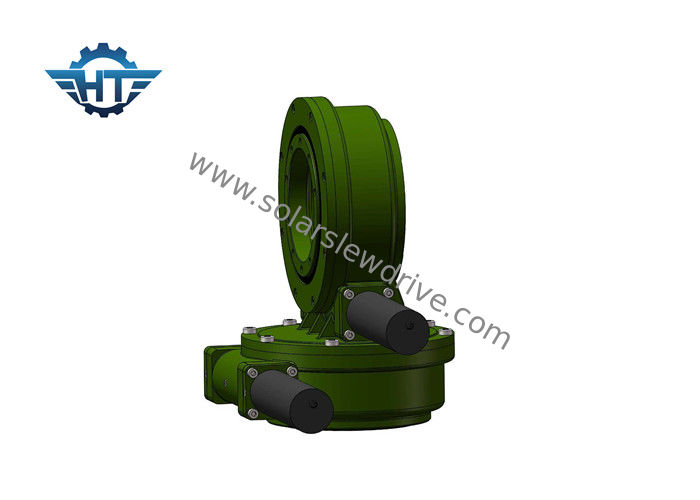

El perseguidor solar dual de AXIS mató la impulsión con el motor adaptado planetario para el sistema de seguimiento solar
Introducción
La impulsión dual de la ciénaga del eje de 7 pulgadas SDE7 es perfecta para las situaciones que necesitan la pista hacia el sol todo el tiempo de la salida del sol a la puesta del sol. Puede aumentar la capacidad de producción de la energía. Los usos típicos incluyen a los perseguidores solares del eje dual, él pueden también aplicado en los platos del satélite y del radar, las máquinas que necesitan mover 360 grados en ambas direcciones.
Características
1. Envoltura del interior de la impulsión del gusano
2. Contacto de diente multi para asegurar la alta carga
3. Función de autoretención
4. Puede ser hecho juego con el diferente tipo de motores
Hoja técnica de SDE
Modelo | Ratio | Esfuerzo de torsión de la salida nominal | Inclinación del esfuerzo de torsión | Carga axial | Carga radial | Llevar a cabo el esfuerzo de torsión | Eficacia | Precisión | De autoretención | Peso |
N.m | N.m | kN | kN | N.m | grado | kilogramo | ||||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | el 40% | ≤0.1 | Sí | 21kg |
5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | el 40% | ≤0.1 | Sí | 32kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | el 40% | ≤0.1 | Sí | 54kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | el 40% | ≤0.1 | Sí | 88kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | el 40% | ≤0.1 | Sí | 157 kilogramos |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | el 40% | ≤0.1 | Sí | 214kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | el 40% | ≤0.1 | Sí | 315kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | el 40% | ≤0.1 | Sí | 481kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | el 40% | ≤0.1 | Sí | 682 kilogramos |
Glosario de los parámetros dominantes
Inclinación del esfuerzo de torsión del momento: El esfuerzo de torsión es la carga multiplicada por distancia entre la posición de la carga y el centro del transporte de la matanza. Si el qorque generado por la carga y la distancia es mayor que el esfuerzo de torsión inclinable clasificado del momento, la impulsión de la matanza será volcada.
Carga radial: Vertical de la carga al eje del transporte de la matanza
Carga axial: Paralelo de la carga al eje del transporte de la matanza
Llevar a cabo el esfuerzo de torsión: Es el esfuerzo de torsión reverso. Cuando la impulsión está girando reverso, y las piezas no se dañan, el esfuerzo de torsión máximo alcanzado se llama llevar a cabo el esfuerzo de torsión.
De autoretención: Solamente cuando está cargada, la impulsión de la matanza no puede invertir gira y así llamado de autoretención.
Uso
Las impulsiones de la matanza se pueden utilizar para una amplia gama de usos. Las áreas de la gama del despliegue de los excavadores y de las grúas, explotación minera a cielo abierto y turbinas de viento, a la antena. Otros campos del uso incluyen dirigir y el sistema de seguimiento solar.
