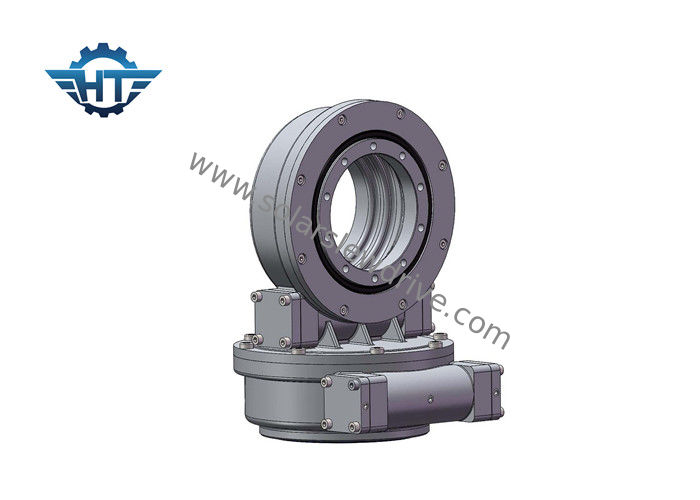

Caja de cambios dual de la impulsión del anillo de la ciénaga de AXIS con el motor adaptado planetario para el perseguidor solar

Caja de cambios dual de la impulsión del anillo de la ciénaga de AXIS con el motor adaptado planetario para el perseguidor solar

  • Caja de cambios dual de la impulsión del anillo de la ciénaga de AXIS con el motor adaptado planetario para el perseguidor solar
  • Caja de cambios dual de la impulsión del anillo de la ciénaga de AXIS con el motor adaptado planetario para el perseguidor solar
Caja de cambios dual de la impulsión del anillo de la ciénaga de AXIS con el motor adaptado planetario para el perseguidor solar
Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: SDE7”
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~504 / pc
Detalles de empaquetado: Cuadro de madera contrachapada
Tiempo de entrega: 15~45 días
Condiciones de pago: L / C, T / T, Western Union
Capacidad de la fuente: PCS 2000 POR MES
Contacto
Descripción detallada del producto
Materiales: 50Mn, 42CrMo modelo: SDE7”
Ratio del engranaje: 57:1 Esfuerzo de torsión de la salida nominal: 2000 nanómetros
Llevar a cabo el esfuerzo de torsión: 13500 nanómetro Esfuerzo de torsión inclinable: 13200 nanómetro
Eficiencia: 40% Color estándar: RAL 9006
carga axial: 34 KN Carga radial: 58 KN
Alta luz:

anillo de la matanza del engranaje de gusano

,

motor del engranaje de gusano



Las series de SDE se doblan impulsión eléctrica de la ciénaga de AXIS con el motor de 24V DC para el sistema de seguimiento solar


Introducción

Las impulsiones duales de la matanza del eje son perfectas para las situaciones que necesitan girar verticalmente y horizontalmente. Los usos típicos incluyen los platos solares de los perseguidores, del satélite y del radar del eje dual, las máquinas que necesitan mover 360 grados en ambas direcciones.


Características

1. Alto esfuerzo de torsión backholding para mejorar la seguridad de sistema solar de seguimiento
2. envolviendo la impulsión del gusano dentro
3. contacto de diente multi para asegurar la alta carga
4. función de autoretención

Carta de funcionamiento de SDE


Modelo Ratio Esfuerzo de torsión de la salida nominal Esfuerzo de torsión inclinable Carga axial Carga radial Llevar a cabo el esfuerzo de torsión Eficacia Precisión De autoretención Peso
N.m N.m kN kN N.m grado kilogramo
3" 31:1 300 1500 3,6 15 7000 el 40% ≤0.1 21kg
5" 37:1 650 5000 16 27 9200 el 40% ≤0.1 32kg
7" 57:1 1750 7000 34 58 13200 el 40% ≤0.1 54kg
9" 61:1 4300 16000 60 130 27200 el 40% ≤0.1 88kg
12" 78:1 5600 25000 77 190 40560 el 40% ≤0.1 157 kilogramos
14" 85:1 6750 48000 110 230 44200 el 40% ≤0.1 214kg
17" 102:1 9460 67000 142 390 53040 el 40% ≤0.1 315kg
21" 125:1 16000 89000 337 640 65000 el 40% ≤0.1 481kg
25" 150:1 21450 112000 476 950 89000 el 40% ≤0.1 682 kilogramos


Motor eléctrico del engranaje


Datos del motor Datos planetarios
Voltaje clasificado 24VDC Ratio 398:1
Corriente clasificada 1.3A Esfuerzo de torsión de la salida 43Nm
Velocidad clasificada 800Rpm Velocidad de la salida 2Rpm
Protegido llano IP55/65/66 Ruido <60db>


 Glosario de los parámetros dominantes

Esfuerzo de torsión inclinable del momento: El esfuerzo de torsión es la carga multiplicada por distancia entre la posición de la carga y el centro del transporte de la matanza. Si el qorque generado por la carga y la distancia es mayor que el esfuerzo de torsión inclinable clasificado del momento, la impulsión de la matanza será volcada.
Carga radial: Cargue la vertical al eje del transporte de la matanza
Carga axial: Cargue el paralelo al eje del transporte de la matanza
Llevar a cabo el esfuerzo de torsión: Es el esfuerzo de torsión reverso. Cuando la impulsión está girando reverso, y las piezas no se dañan, el esfuerzo de torsión máximo alcanzado se llama llevar a cabo el esfuerzo de torsión.
De autoretención: Solamente cuando está cargada, la impulsión de la matanza no puede invertir gira y así llamó de autoretención.

Servicios modificados para requisitos particulares
1. Diseño especial basado en diversos usos y proyectos
2. Diversos tipos de motores se podían hacer juego, por ejemplo los motores hidráulicos, los motores de pasos, los motores eléctricos etc.
3. Diversos colores están disponibles basados en código de RAL; nuestro color estándar es RAL 9006.
