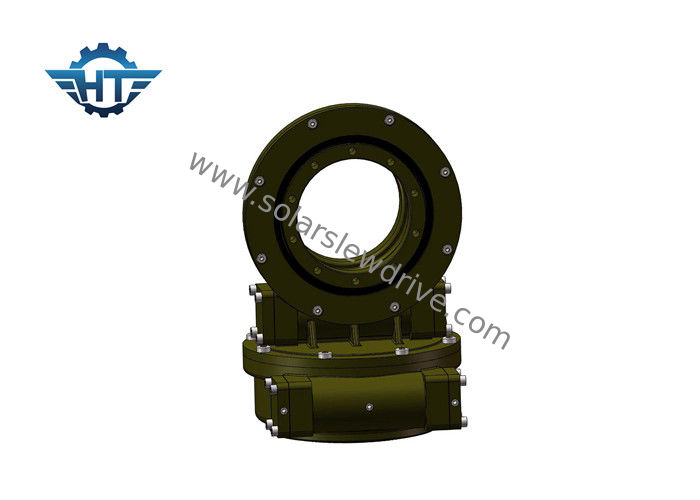

Alta caja de cambios de la impulsión de la ciénaga del engranaje de la eficacia SDE7 de la transmisión, AXIS dual y cerradura del uno mismo para los perseguidores solares

Name: Alta caja de cambios de la impulsión de la ciénaga del engranaje de la eficacia SDE7 de la transmisión, AXIS dual y cerradura del uno mismo para los perseguidores solares
Brand: HangTuo
SKU: SDE7”
Price: 280 USD
Availability: InStock
Rating: 4.7 (100 reviews)

Alta caja de cambios de la impulsión de la ciénaga del engranaje de la eficacia SDE7 de la transmisión, AXIS dual y cerradura del uno mismo para los perseguidores solares

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	HangTuo
Certificación:	CE, ISO9001
Número de modelo:	SDE7”

Pago y Envío Términos:

Cantidad de orden mínima:	1 pedazo
Precio:	USD 280~504 / pc
Detalles de empaquetado:	Cuadro de madera contrachapada
Tiempo de entrega:	15~45 días
Condiciones de pago:	L / C, T / T, Western Union
Capacidad de la fuente:	PCS 2000 POR MES

Contacto

Descripción detallada del producto

Material:	50Mn, 42CrMo	Modelo:	SDE7”
Ratio del engranaje:	57:1	Esfuerzo de torsión de la salida nominal:	2000 Nm
Llevar a cabo el esfuerzo de torsión:	13500 Nm	Esfuerzo de torsión inclinable:	13200 Nm
Eficacia:	el 40%	Color estándar:	RAL 9006
Carga axial:	34 kN	Carga radial:	58 kN
Alta luz:	Impulsión de la ciénaga del engranaje de gusano , engranaje de anillo de la matanza

Alta caja de cambios de la impulsión de la ciénaga del engranaje de la eficacia SDE7 de la transmisión, AXIS dual y cerradura del uno mismo para los perseguidores solares

Introducción

Las impulsiones duales de la matanza del eje son perfectas para las situaciones que necesitan girar verticalmente y horizontalmente. Los usos típicos incluyen los platos solares de los perseguidores, del satélite y del radar del eje dual, las máquinas que necesitan mover 360 grados en ambas direcciones.

Changzhou Hangtuo Co. mecánico, ltd es fabricante profesional y el exportador de transporte de la matanza/anillo de la matanza/círculo de la ciénaga, girando las impulsiones/mató la impulsión, que se aplican principalmente en la maquinaria portuaria, maquinaria de mina, maquinaria de soldadura, los vehículos de la construcción, los sistemas de seguimiento solares modulares de los vehículos, solo o dual del eje, y los pequeños sistemas de energía eólica, satélite, antena etc.

Características

1. Alto esfuerzo de torsión backholding para mejorar la seguridad de sistema solar de seguimiento
2. envoltura del interior de la impulsión del gusano
3. contacto de diente multi para asegurar la alta carga
4. función de autoretención

Carta de funcionamiento de la serie de SDE

Modelo	Ratio	Esfuerzo de torsión de la salida nominal (N.m)	Inclinando el esfuerzo de torsión (N.m)	Llevando a cabo el esfuerzo de torsión (N.m)	Carga axial (kN)	Carga radial (kN)	Eficacia	Precisión (°)	De autoretención	Peso (kilogramos)
3"	31:1	600	1500	5800	10	15	el 40%	≤0.1	Sí	25
5"	37:1	800	6000	9200	16	27	el 40%	≤0.1	Sí	34
7"	57:1	2000	7500	13200	34	58	el 40%	≤0.1	Sí	56
9"	61:1	4300	16000	27200	60	130	el 40%	≤0.1	Sí	92
12"	78:1	5800	25000	40560	77	190	el 40%	≤0.1	Sí	160
14"	85:1	6750	48000	44200	110	230	el 40%	≤0.1	Sí	224
17"	102:1	9460	67000	53040	142	390	el 40%	≤0.1	Sí	320
21"	125:1	16000	89000	65000	337	640	el 40%	≤0.1	Sí	492
25"	150:1	21450	112000	89000	476	950	el 40%	≤0.1	Sí	705

Glosario de los parámetros dominantes

Inclinación del esfuerzo de torsión del momento: El esfuerzo de torsión es la carga multiplicada por distancia entre la posición de la carga y el centro del transporte de la matanza. Si el qorque generado por la carga y la distancia es mayor que el esfuerzo de torsión inclinable clasificado del momento, la impulsión de la matanza será volcada.
Carga radial: Vertical de la carga al eje del transporte de la matanza
Carga axial: Paralelo de la carga al eje del transporte de la matanza
Llevar a cabo el esfuerzo de torsión: Es el esfuerzo de torsión reverso. Cuando la impulsión está girando reverso, y las piezas no se dañan, el esfuerzo de torsión máximo alcanzado se llama llevar a cabo el esfuerzo de torsión.
De autoretención: Solamente cuando está cargada, la impulsión de la matanza no puede invertir gira y así llamado de autoretención.

Servicios modificados para requisitos particulares

1. Diseño especial basado en diversos usos y proyectos
2. Diversos tipos de motores se podían hacer juego, por ejemplo los motores hidráulicos, los motores de pasos, los motores eléctricos etc.
3. Diversos colores están disponibles basados en código de RAL; nuestro color estándar es RAL 9006.
