Abastecimiento de impulsiones innovadoras y rentables de la matanza
Lugar de origen: | China |
Nombre de la marca: | HangTuo |
Certificación: | CE, ISO9001 |
Número de modelo: | SE3 |
Cantidad de orden mínima: | 1 pedazo |
---|---|
Precio: | USD 100~1100/ pc |
Detalles de empaquetado: | Cuadro de madera contrachapada |
Tiempo de entrega: | 15~45 días |
Condiciones de pago: | L / C, T / T, Western Union |
Capacidad de la fuente: | PCS 2000 POR MES |
Ratio del engranaje: | 31:1 | Esfuerzo de torsión normal de la salida: | 533 nanómetro |
---|---|---|---|
Lugar de origen: | Changzhou, China | Llevar a cabo el esfuerzo de torsión: | 7000 nanómetro |
Esfuerzo de torsión inclinable: | 744 nanómetro | Esfuerzo de torsión de la salida nominal: | 0,065 RPM |
Uso: | perseguidores solares | Proteja la característica: | IP66 |
Alta luz: | solar tracker drive,solar slew drive |

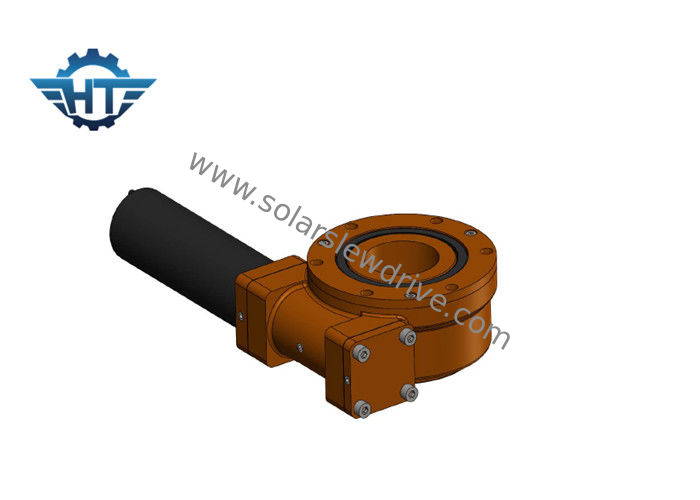

3 pequeña impulsión de la ciénaga de la pulgada IP66 con el motor del engranaje planetario 24VDC para el sistema de seguimiento solar inclinado
Descripción
Un sistema de impulsión de la ciénaga es una unidad compacto construida que consiste en un gusano, el engranaje, la base, la casa, los transportes y otros accesorios. Esta unidad trae las ventajas de un engranaje y de un gusano en una unidad.
Nuestras impulsiones del SE ofrecen un recinto clasificado IP66 que terminan casi la protección contra partículas ambientales tales como polvo, suciedad, arena, e incluso agua. Nuestro equipo de prueba asegura a nuestros productos un curso de la vida del campo de 30 años.
Parámetros de la impulsión de la matanza
Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Esfuerzo de torsión inclinable (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | el 40% | ≤0.1 | Sí | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | el 40% | ≤0.1 | Sí | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | el 40% | ≤0.1 | Sí | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | el 40% | ≤0.1 | Sí | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | el 40% | ≤0.1 | Sí | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | el 40% | ≤0.1 | Sí | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | el 40% | ≤0.1 | Sí | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | el 40% | ≤0.1 | Sí | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | el 40% | ≤0.1 | Sí | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | el 40% | ≤0.1 | Sí | 204 |
Diversos motores 220VAC, 380VAC de los motores (, los motores 12VDC, 24VDC, 48VDC, los motores servos y los motores de pasos) puede ser diseñado según el requisito de cliente.
Motor de DC
1. Adopte la estructura portante dual para el eje de salida para aumentar el esfuerzo de torsión máximo de la caja de cambios mucho.
2. La rueda de Sun y la rueda planetaria son conectadas por la tira que aumentan el esfuerzo de torsión máximo de la caja de cambios y alargan la vida.
3. Utilizamos el engranaje helicoidal en la etapa de la entrada que hacen el ruido el anf bajo corrido suavemente en velocidad. Se separa el anillo interno del engranaje de modo que poder hacer más ratio y el diseño sea flexible. La caja de cambios y el motor son situados por un arreglo de la costura por el tornillo en axiales que aumenten la precisión a juego y reduzcan ruido.
4. Utilizamos el tenedor del rodillo dentro del rodillo planetario del uso de wheel.we que muele en vez del pulido de desplazamiento así que la vida de la caja de cambios es mucho más larga.
5. Estructura portante doble; Pulido interno en el diámetro interior interno de los engranajes planetarios que hacen la redondez interna del diámetro interior menos de 0.003m m; funcionamiento rodando en vez del desplazamiento; El raspar de la precisión de la superficie del engranaje HRC60; La adopción de todos estos technoligies asegura el funcionamiento reservado y constante estupendo y un rato de la larga vida sobre 10000 hours.www
Dimensiones
