Abastecimiento de impulsiones innovadoras y rentables de la matanza
Lugar de origen: | China |
Nombre de la marca: | HangTuo |
Certificación: | CE, ISO9001 |
Número de modelo: | SDE3 |
Cantidad de orden mínima: | 1 pedazo |
---|---|
Precio: | USD 100~380/ pc |
Detalles de empaquetado: | Cuadro de madera contrachapada |
Tiempo de entrega: | 15~45 días |
Condiciones de pago: | L / C, T / T, Western Union |
Capacidad de la fuente: | PCS 2000 POR MES |
Lugar del origen: | Changzhou, China (continente) | Fuente de alimentación: | 24VDC |
---|---|---|---|
Sensores de Pasillo: | NO | Tipo de motor: | motor cepillado planetario de la C.C. |
Característica: | Totalmente incluido | Material: | 42CrMo o 50Mn |
Alta luz: | impulsión de la matanza para el sistema de seguimiento solar,impulsión solar del perseguidor |

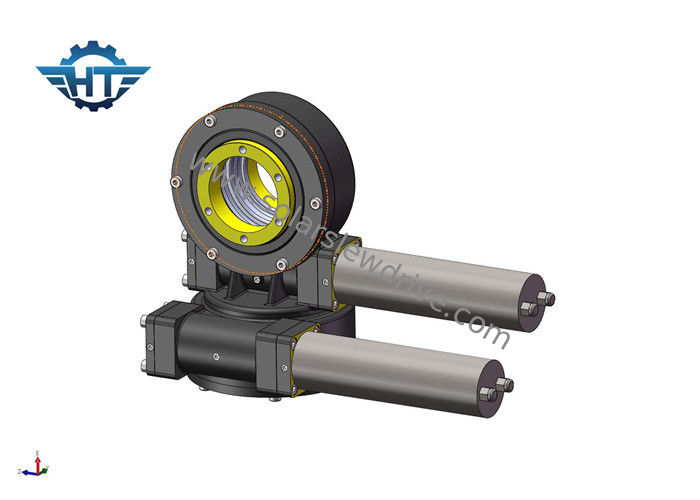

SDE3 se doblan engranaje de gusano de AXIS mataron la impulsión con la alta precisión para la estación concentrada de la energía solar
Descripción
Cómo elegir un dispositivo de transmisión para el sistema fototérmico de la producción de energía de la torre
El dispositivo de transmisión es importante para la eficacia de la central eléctrica de la torre
En la central eléctrica fototérmica de la torre, decenas de miles de espejos recolectan la radiación solar en el amortiguador del calor en el extremo de la torre de calor-absorción para recoger temperaturas altas y recolectar calor. Para asegurar la colección continua y estable de calor, el espejo debe seguir siempre la posición del sol, a través del dispositivo de transmisión en la dirección horizontal del acimut y de la elevación del movimiento (eje doble).
El dispositivo de transmisión más común es impulsión de la CSP-ciénaga de la torre
La impulsión de la ciénaga es conducida generalmente por un motor para conducir la rotación del espejo en dirección de las dos hachas. Como máquina de la precisión, el uso de la impulsión de la ciénaga en industria fototérmica de la producción de energía necesita controlar la exactitud de seguimiento dentro de 1mrad. La rueda y el diente dobles de gusano de la estructura de sobre que el área que enreda superficial es grande, exactitud de la transmisión es más altos, resistencia de impacto es fuertes, su tarifa baja del desgaste pueden asegurar uso a largo plazo bajo condiciones de la precisión y de la vida, más convenientes para la central eléctrica fototérmica en el noroeste del ambiente duro.
Datos técnicos
Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Inclinando el esfuerzo de torsión (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | el 40% | ≤0.1 | Sí | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | el 40% | ≤0.1 | Sí | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | el 40% | ≤0.1 | Sí | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | el 40% | ≤0.1 | Sí | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | el 40% | ≤0.1 | Sí | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | el 40% | ≤0.1 | Sí | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | el 40% | ≤0.1 | Sí | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | el 40% | ≤0.1 | Sí | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | el 40% | ≤0.1 | Sí | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | el 40% | ≤0.1 | Sí | 204 |
Motor
24V cepilló el motor de DC
Especificación:
Voltaje: 24VDC
Voltaje opcional: 12V, 48V
Ninguna corriente de la carga: 0.6A (máximo)
Ninguna velocidad de la salida de la carga: 3,2 RPM
Ninguna velocidad de la carga: 1300 RPM
Velocidad clasificada: 2 RPM
Esfuerzo de torsión clasificado: 43 nanómetro
Max Torque: 48 nanómetro
Corriente clasificada: 1.8A (máximo)
Clase del IP: IP55
Peso: g 2000
Dimensiones
Eje: 12m m
El voltaje, el poder y la velocidad del motor serán modificados para requisitos particulares según su petición bajo circunstancia permitida de la dimensión adoptable.
