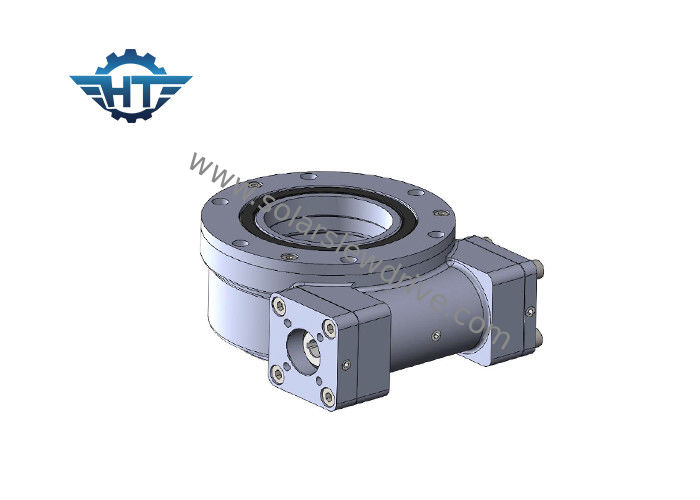

Caja de cambios de la impulsión de la ciénaga SE1 con el pequeño motor del engranaje para el sistema de seguimiento solar automático y CSP
Descripción
Para la impulsión de la matanza, llamó generalmente el transporte de la matanza o el anillo de la matanza, es consiste en el gusano, el engranaje, la vivienda, el casquillo de extremo, la placa superior, el motor y otros componentes. Puesto que los componentes de la base son gusano y engranaje, pueden soportar las fuerzas axiales, fuerzas radiales y del vuelco los momentos al mismo tiempo. Comparado con los productos rotatorios tradicionales, la nueva impulsión de la matanza es conveniente de instalar, de mantener y de instalar. las impulsiones de la matanza son ampliamente utilizadas en los sistemas de seguimiento solares del picovoltio, CPV, CSP y usos del edificio, incluyendo las grúas del camión, las elevaciones, las placas giratorias, maquinaria del puerto, vehículos, pequeños sistemas de energía eólica y la antena de satélite. Hay 11 diversos tamaños disponibles a partir de la 1" para 25" con más de 60 modelos para cumplir requisitos de seguimiento regulares y exactos en el picovoltio, CPV y CSP (poder termal, torre, fresnel, helióstato) siguiendo campos.
Parametrización para la optimización del tratamiento de las series del SE
| Modelo |
Ratio |
Esfuerzo de torsión de la salida nominal |
Inclinación del esfuerzo de torsión |
Llevar a cabo el esfuerzo de torsión |
Carga axial |
Carga radial |
Eficacia |
Precisión |
De autoretención |
Peso |
| N.m |
N.m |
N.m |
kN |
kN |
grado |
Sí |
kilogramo |
| 1" |
31:1 |
400 |
1000 |
1800 |
22 |
12 |
el 40% |
≤0.1 |
Sí |
6 |
| 3" |
31:1 |
300 |
1500 |
7000 |
30 |
15 |
el 40% |
≤0.1 |
Sí |
9 |
| 5" |
37:1 |
637,5 |
6000 |
9200 |
68 |
27 |
el 40% |
≤0.1 |
Sí |
14 |
| 7" |
57:1 |
1750 |
10500 |
13200 |
132 |
58 |
el 40% |
≤0.1 |
Sí |
23 |
| 9" |
61:1 |
4300 |
49900 |
30800 |
340 |
130 |
el 40% |
≤0.1 |
Sí |
44 |
| 12" |
78:1 |
5600 |
54400 |
40560 |
480 |
190 |
el 40% |
≤0.1 |
Sí |
51 |
| 14" |
85:1 |
6750 |
135000 |
44200 |
680 |
230 |
el 40% |
≤0.1 |
Sí |
62 |
| 17" |
102:1 |
9460 |
203000 |
53040 |
980 |
390 |
el 40% |
≤0.1 |
Sí |
85 |
| 21" |
125:1 |
16000 |
271000 |
65000 |
1600 |
640 |
el 40% |
≤0.1 |
Sí |
141 |
| 25" |
150:1 |
21450 |
346000 |
89000 |
2400 |
950 |
el 40% |
≤0.1 |
Sí |
182 |
Instalación
Las impulsiones de la matanza SE1 se podían instalar verticalmente y horizontalmente.
Se aconseja para montar la parte superior de las impulsiones de la matanza horizontalmente en los usos solares o del mechinery para una mejor protección. Si es necesario, podría también ser montado verticalmente, pero necesita los partidarios adicionales.
Usos
perseguidores solares, turbinas de viento, platos del satélite y del radar, grúas del camión, elevaciones del hombre, equipo para uso general, accesorios hidráulicos del equipo, equipo de la herramienta del aceite, controladores del neumático, cavador s, y elevaciones automotrices.
