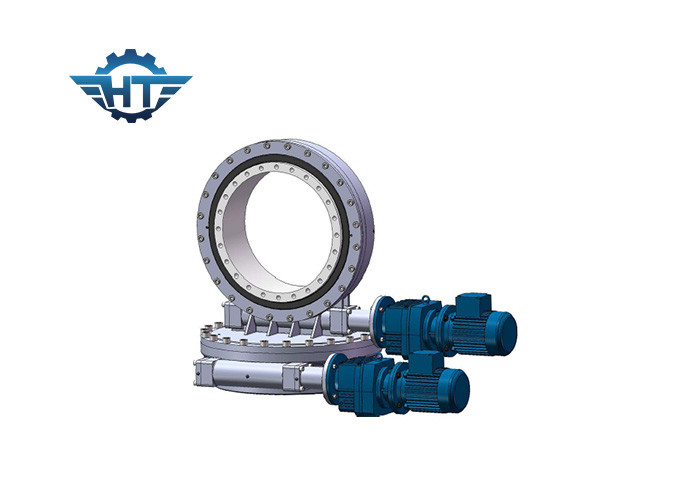

Impulsión del anillo de la ciénaga del engranaje de gusano de la serie de la Uno mismo-cerradura SDE usada para la planta concentrada torre y CPV
Impulsión dual de la ciénaga del eje de la precisión de alta resistencia para el perseguidor solar
Mató generalmente la impulsión de la matanza del engranaje usada en la maquinaria del puerto, vehículos de la construcción especial, remolques, todos los tipos de grúas, plataforma de funcionamiento aérea. Hoy en día, como el pedido global la energía limpia, la impulsión de la matanza es ampliamente utilizada en los sistemas de seguimiento solares, pequeñas turbinas de viento
Hangtuo es completamente equipo con todas las máquinas avanzadas para fabricar, asamblea, inspección, los procesos de la prueba y limpieza y pintura y las líneas de capa automáticas del poder.
La impulsión de la matanza es la combinación del anillo de la matanza con el shft del gusano del reloj de arena, que proporciona más contacto de diente, esfuerzo de torsión creciente de la impulsión y rotación del pulidor.
Características
1. Cargas radiales y axiales, y momentos inclinables simultáneamente
2. ahorros de espacio en instalaciones
3. capacidad de carga máxima en un diseño compacto
4. vida útil extensa
5. esfuerzo de torsión y carga de alto rendimiento el sostenerse
6. Precisión de seguimiento superior
7. resistencia y aislamiento a la corrosión fuerte eficaces
Lista de piezas dominante
1, conteniendo la base
2, anillo de la matanza
3, alcantarilla
4, sello
5, placa superior
6, impulsión (motor hidráulico de /electronic del motor)
7, adaptador del motor
8, anillo o
9, agujero entrado
10, eje frente al motor
11, casquillo de extremo
12, cubierta
13, codificador
Ventajas
1. Podemos suministrar el diverso tamaño de la impulsión de la matanza.
2. gama del diámetro: 3 pulgadas-----25 pulgadas, gama del peso: 25kg--------705kg
3. diseño y fabricación según necesidades del cliente, impulsión de la matanza del OEM.
4. precio de alta calidad, competitivo, pronta entrega y los mejores servicios.
Estándares
ISO9001: 2008, CE
Parámetros duales de la impulsión de la ciénaga de AXIS
| Modelo |
Ratio |
Esfuerzo de torsión de la salida nominal (N.m) |
Esfuerzo de torsión inclinable (N.m) |
Llevando a cabo el esfuerzo de torsión (N.m) |
Carga axial (kN) |
Carga radial (kN) |
Eficacia |
Precisión (°) |
De autoretención |
Peso (kilogramo) |
| 3" |
31:1 |
600 |
1500 |
5800 |
10 |
15 |
el 40% |
≤0.1 |
Sí |
25 |
| 5" |
37:1 |
800 |
6000 |
9200 |
16 |
27 |
el 40% |
≤0.1 |
Sí |
34 |
| 7" |
57:1 |
2000 |
7500 |
13200 |
34 |
58 |
el 40% |
≤0.1 |
Sí |
56 |
| 9" |
61:1 |
4300 |
16000 |
27200 |
60 |
130 |
el 40% |
≤0.1 |
Sí |
92 |
| 12" |
78:1 |
5800 |
25000 |
40560 |
77 |
190 |
el 40% |
≤0.1 |
Sí |
160 |
| 14" |
85:1 |
6750 |
48000 |
44200 |
110 |
230 |
el 40% |
≤0.1 |
Sí |
224 |
| 17" |
102:1 |
9460 |
67000 |
53040 |
142 |
390 |
el 40% |
≤0.1 |
Sí |
320 |
| 21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
el 40% |
≤0.1 |
Sí |
492 |
| 25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
el 40% |
≤0.1 |
Sí |
705 |
