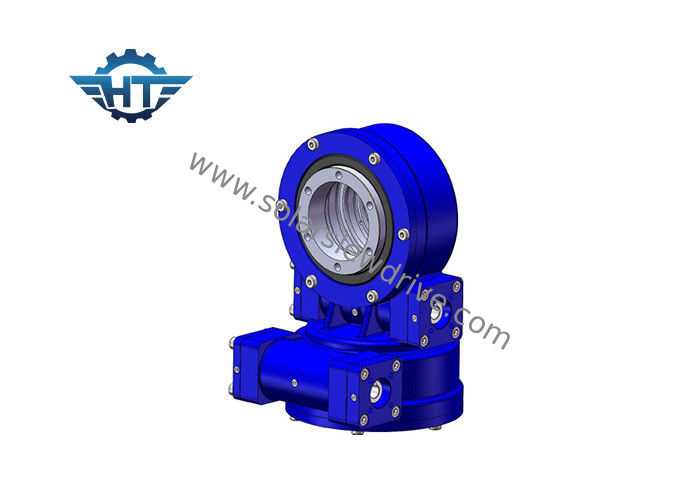

Caja de cambios de poco ruido de la impulsión de la ciénaga de SDE con el alto esfuerzo de torsión que se sostiene para el sistema de seguimiento solar dual de AXIS

Name: Caja de cambios de poco ruido de la impulsión de la ciénaga de SDE con el alto esfuerzo de torsión que se sostiene para el sistema de seguimiento solar dual de AXIS
Brand: HangTuo
SKU: SDE21”
Price: 280 USD
Availability: InStock
Rating: 4.9 (191 reviews)

Caja de cambios de poco ruido de la impulsión de la ciénaga de SDE con el alto esfuerzo de torsión que se sostiene para el sistema de seguimiento solar dual de AXIS

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	HangTuo
Certificación:	CE, ISO9001
Número de modelo:	SDE21”

Pago y Envío Términos:

Cantidad de orden mínima:	1 pedazo
Precio:	USD 280~504 / pc
Detalles de empaquetado:	Cuadro de madera contrachapada
Tiempo de entrega:	15~45 días
Condiciones de pago:	L / C, T / T, Western Union
Capacidad de la fuente:	PCS 2000 POR MES

Contacto

Descripción detallada del producto

Material:	50Mn, 42CrMo, CUARTO DE GALÓN	modelo:	SDE21
Llevar a cabo el esfuerzo de torsión:	kNm 89	Esfuerzo de torsión inclinable:	kNm 65
Eficacia:	el 40%	Carga axial:	kN 337
Carga radial:	kN 640	Color:	de acuerdo con código de RAL
Alta luz:	Impulsión del anillo de la matanza , pequeña impulsión de la ciénaga

Caja de cambios de poco ruido de la impulsión de la ciénaga de la serie de SDE para el sistema de seguimiento solar automático dual de AXIS

Descripción

El perseguidor solar del eje dual incluye una plataforma móvil, una plataforma fija, una cadena serial, una cadena paralela y un dispositivo de conducción tal como impulsión solar de la matanza del perseguidor del eje dual. La plataforma móvil es apoyada por la cadena serial y conducida por la cadena paralela, formando un mecanismo de seguimiento paralelo. la impulsión de la ciénaga para el perseguidor solar del eje dual se configura para conducir la cadena paralela al movimiento para conducir la plataforma móvil para girar alrededor de las hachas verticales y horizontales. La impulsión solar de la matanza del perseguidor del eje dual del actual acceso tiene un espacio de trabajo más grande, un mejor funcionamiento de seguimiento y las ventajas de la alta rigidez, consumo de energía baja, pequeño esfuerzo de torsión de conducción e inercia baja, etc.

Glosario de los parámetros dominantes

Esfuerzo de torsión inclinable del momento: El esfuerzo de torsión es la carga multiplicada por distancia entre la posición de la carga y el centro del transporte de la matanza. Si el qorque generado por la carga y la distancia es mayor que el esfuerzo de torsión inclinable clasificado del momento, la impulsión de la matanza será volcada.

Carga radial: Cargue la vertical al eje del transporte de la matanza

Carga axial: Cargue el paralelo al eje del transporte de la matanza

Llevar a cabo el esfuerzo de torsión: Es el esfuerzo de torsión reverso. Cuando la impulsión está girando reverso, y las piezas no se dañan, el esfuerzo de torsión máximo alcanzado se llama llevar a cabo el esfuerzo de torsión.

De autoretención: Solamente cuando está cargada, la impulsión de la matanza no puede invertir gira y así llamó de autoretención.

Parametrización para la optimización del tratamiento del modelo de SDE

Modelo	Ratio	Esfuerzo de torsión de la salida nominal (N.m)	Esfuerzo de torsión inclinable (N.m)	Llevando a cabo el esfuerzo de torsión (N.m)	Carga axial (kN)	Carga radial (kN)	Eficacia	Precisión (°)	De autoretención	Peso (kilogramo)
3"	31:1	600	1500	5800	10	15	el 40%	≤0.1	Sí	25
5"	37:1	800	6000	9200	16	27	el 40%	≤0.1	Sí	34
7"	57:1	2000	7500	13200	34	58	el 40%	≤0.1	Sí	56
9"	61:1	4300	16000	27200	60	130	el 40%	≤0.1	Sí	92
12"	78:1	5800	25000	40560	77	190	el 40%	≤0.1	Sí	160
14"	85:1	6750	48000	44200	110	230	el 40%	≤0.1	Sí	224
17"	102:1	9460	67000	53040	142	390	el 40%	≤0.1	Sí	320
21"	125:1	16000	89000	65000	337	640	el 40%	≤0.1	Sí	492
25"	150:1	21450	112000	89000	476	950	el 40%	≤0.1	Sí	705
