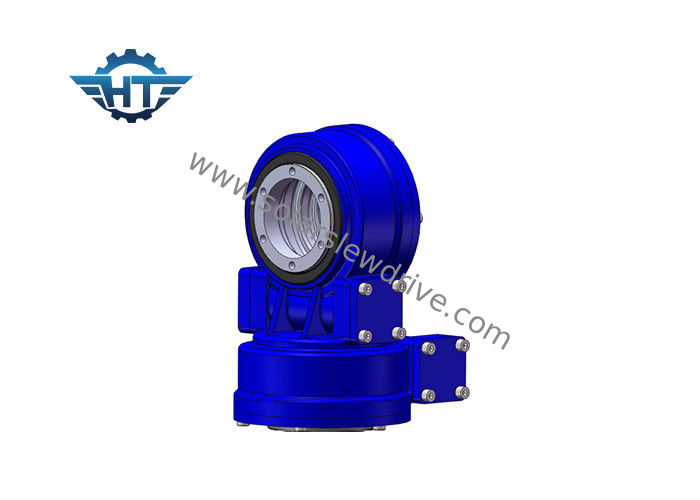

El gusano y la rueda de gusano SDE7 se doblan impulsión de la ciénaga de AXIS con 24 motores del engranaje planetario del VDC

El gusano y la rueda de gusano SDE7 se doblan impulsión de la ciénaga de AXIS con 24 motores del engranaje planetario del VDC

  • El gusano y la rueda de gusano SDE7 se doblan impulsión de la ciénaga de AXIS con 24 motores del engranaje planetario del VDC
  • El gusano y la rueda de gusano SDE7 se doblan impulsión de la ciénaga de AXIS con 24 motores del engranaje planetario del VDC
El gusano y la rueda de gusano SDE7 se doblan impulsión de la ciénaga de AXIS con 24 motores del engranaje planetario del VDC
Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: SDE7”
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~504 / pc
Detalles de empaquetado: Cuadro de madera contrachapada
Tiempo de entrega: 15~45 días
Condiciones de pago: L / C, T / T, Western Union
Capacidad de la fuente: PCS 2000 POR MES
Contacto
Descripción detallada del producto
Material: 50Mn, 42CrMo, CUARTO DE GALÓN modelo: doble eje de 7 pulgadas
Llevar a cabo el esfuerzo de torsión: 13,5 kNm Esfuerzo de torsión inclinable: 13,2 kNm
Eficacia: el 40% Carga axial: 34 kN
Carga radial: 58 kN Color: de acuerdo con código de RAL
Alta luz:

Impulsión del anillo de la matanza

,

motor impulsor del gusano

El gusano y la rueda de gusano SDE7 se doblan impulsión de la ciénaga de AXIS con 24 motores del engranaje planetario del VDC



Impulsión de la ciénaga para el perseguidor solar del eje dual


Los perseguidores solares pueden ser divididos en los perseguidores de solo-AXIS y los perseguidores de dual-AXIS teniendo en cuenta las características mecánicas. Puesto que los sistemas de dual-AXIS pueden obtener un seguimiento óptimo del sol, son más populares en todos los tipos de tecnologías solares concentradas, a excepción del sistema del canal-estilo.



Tenemos motores hidráulicos y los motores eléctricos para la ciénaga conducen según sus diversas condiciones de trabajo, datos de los detalles como abajo:



Motor eléctrico del engranaje



Datos del motor Datos planetarios
Voltaje clasificado 24VDC Ratio 398:1
Corriente clasificada 1.3A Esfuerzo de torsión de la salida 43Nm
Velocidad clasificada 800Rpm Velocidad de la salida 2Rpm
Protegido llano IP55/65/66 Ruido <60db>



Motor hidráulico del engranaje

El gusano y la rueda de gusano SDE7 se doblan impulsión de la ciénaga de AXIS con 24 motores del engranaje planetario del VDC 0



Glosario de los parámetros dominantes



Esfuerzo de torsión inclinable del momento: El esfuerzo de torsión es la carga multiplicada por distancia entre la posición de la carga y el centro del transporte de la matanza. Si el qorque generado por la carga y la distancia es mayor que el esfuerzo de torsión inclinable clasificado del momento, la impulsión de la matanza será volcada.

Carga radial: Cargue la vertical al eje del transporte de la matanza

Carga axial: Cargue el paralelo al eje del transporte de la matanza

Llevar a cabo el esfuerzo de torsión: Es el esfuerzo de torsión reverso. Cuando la impulsión está girando reverso, y las piezas no se dañan, el esfuerzo de torsión máximo alcanzado se llama llevar a cabo el esfuerzo de torsión.

De autoretención: Solamente cuando está cargada, la impulsión de la matanza no puede invertir gira y así llamó de autoretención.



Parametrización para la optimización del tratamiento del modelo de SDE



Modelo Ratio Esfuerzo de torsión de la salida nominal (N.m) Esfuerzo de torsión inclinable (N.m) Llevando a cabo el esfuerzo de torsión (N.m) Carga axial (kN) Carga radial (kN) Eficacia Precisión (°) De autoretención Peso (kilogramo)
3" 31:1 600 1500 5800 10 15 el 40% ≤0.1 25
5" 37:1 800 6000 9200 16 27 el 40% ≤0.1 34
7" 57:1 2000 7500 13200 34 58 el 40% ≤0.1 56
9" 61:1 4300 16000 27200 60 130 el 40% ≤0.1 92
12" 78:1 5800 25000 40560 77 190 el 40% ≤0.1 160
14" 85:1 6750 48000 44200 110 230 el 40% ≤0.1 224
17" 102:1 9460 67000 53040 142 390 el 40% ≤0.1 320
21" 125:1 16000 89000 65000 337 640 el 40% ≤0.1 492
25" 150:1 21450 112000 89000 476 950 el 40% ≤0.1 705
