Caja de cambios modificada para requisitos particulares de la impulsión de la ciénaga de SDE para la antena de satélite y el sistema fotovoltaico concentrado

Caja de cambios modificada para requisitos particulares de la impulsión de la ciénaga de SDE para la antena de satélite y el sistema fotovoltaico concentrado

    • Customized SDE Slew Drive Gearbox For Satellite Antenna And Concentrated Photovoltaic System
    • Customized SDE Slew Drive Gearbox For Satellite Antenna And Concentrated Photovoltaic System
  • Customized SDE Slew Drive Gearbox For Satellite Antenna And Concentrated Photovoltaic System

    Datos del producto:

    Lugar de origen: China
    Nombre de la marca: HangTuo
    Certificación: CE, ISO9001
    Número de modelo: SDE7”

    Pago y Envío Términos:

    Cantidad de orden mínima: 1 pedazo
    Precio: USD 280~504 / pc
    Detalles de empaquetado: Cuadro de madera contrachapada
    Tiempo de entrega: 15~45 días
    Condiciones de pago: L / C, T / T, Western Union
    Capacidad de la fuente: PCS 2000 POR MES
    Contacto
    Descripción detallada del producto
    Material: 50Mn, 42CrMo, CUARTO DE GALÓN modelo: SDE 7
    Ratio del engranaje: 57: 1 Esfuerzo de torsión de la salida: 0,8 kNm
    Llevar a cabo el esfuerzo de torsión: kNm 6 Esfuerzo de torsión inclinable: kNm 9,2
    Eficacia: el 40% Color: de acuerdo con RAL
    Alta luz:

    slewing ring drive

    ,

    worm drive motor

    Caja de cambios modificada para requisitos particulares de la impulsión de la ciénaga de SDE para la antena de satélite y el sistema fotovoltaico concentrado



    Descripción

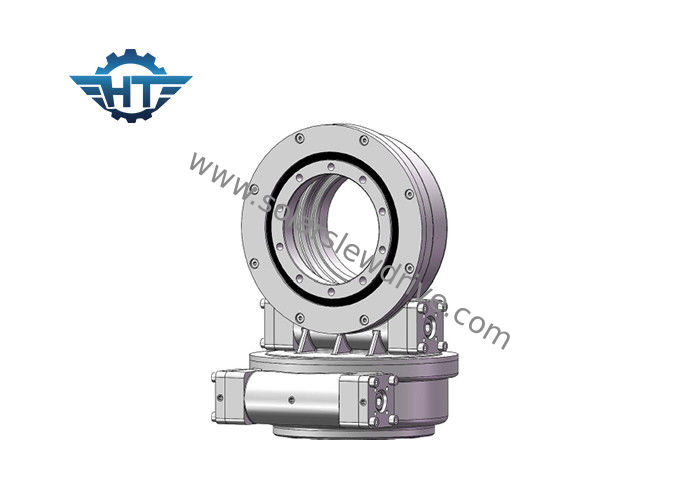

    La impulsión de la matanza de Hangtuo se compone de la vivienda, transporte de la matanza, lacre, envolviendo el gusano con algunos recambios terminados. Podemos también producir el motor electrónico y el motor hidráulico usados para girar las impulsiones, que pueden los movimientos para la rotación de la dirección a la derecha y de la dirección a la derecha del contador.



    Ventaja



    1. Momento fuerte del vuelco basado en el anillo de la matanza

    2. Adopt que envuelve la impulsión del gusano

    3. Conduzca una carga más grande para usar el contacto de diente multi

    4. Mejore la función de autoretención estática



    Carta de funcionamiento de las impulsiones de la ciénaga de SDE



    Modelo Ratio Esfuerzo de torsión de la salida nominal (N.m) Esfuerzo de torsión inclinable (N.m) Llevando a cabo el esfuerzo de torsión (N.m) Carga axial (kN) Carga radial (kN) Eficacia Precisión (°) De autoretención Peso (kilogramos)
    3" 31:1 600 1500 5800 10 15 el 40% ≤0.1 25
    5" 37:1 800 6000 9200 16 27 el 40% ≤0.1 34
    7" 57:1 2000 7500 13200 34 58 el 40% ≤0.1 56
    9" 61:1 4300 16000 27200 60 130 el 40% ≤0.1 92
    12" 78:1 5800 25000 40560 77 190 el 40% ≤0.1 160
    14" 85:1 6750 48000 44200 110 230 el 40% ≤0.1 224
    17" 102:1 9460 67000 53040 142 390 el 40% ≤0.1 320
    21" 125:1 16000 89000 65000 337 640 el 40% ≤0.1 492
    25" 150:1 21450 112000 89000 476 950 el 40% ≤0.1 705



    Observación: Las dimensiones y los parámetros antedichos pueden ser actualizados o ajustado, según dimensiones más detalladas y parámetros, refiera por favor a nuestros dibujos de las ventas.



    Clasificaciones y dibujos



    Hay generalmente solo tipo del eje; el tipo dual del eje, el tipo vertical y el gusano dual mecanografían de 3 a 25 pulgada, para el detalle que los pls nos entran en contacto con para el dibujo de las ventas.



    Por ejemplo el dibujo de las ventas de la pulgada SDE5:



    Las dimensiones de la instalación:

    Caja de cambios modificada para requisitos particulares de la impulsión de la ciénaga de SDE para la antena de satélite y el sistema fotovoltaico concentrado 0



    La parametrización para la optimización del tratamiento:

    Caja de cambios modificada para requisitos particulares de la impulsión de la ciénaga de SDE para la antena de satélite y el sistema fotovoltaico concentrado 1
