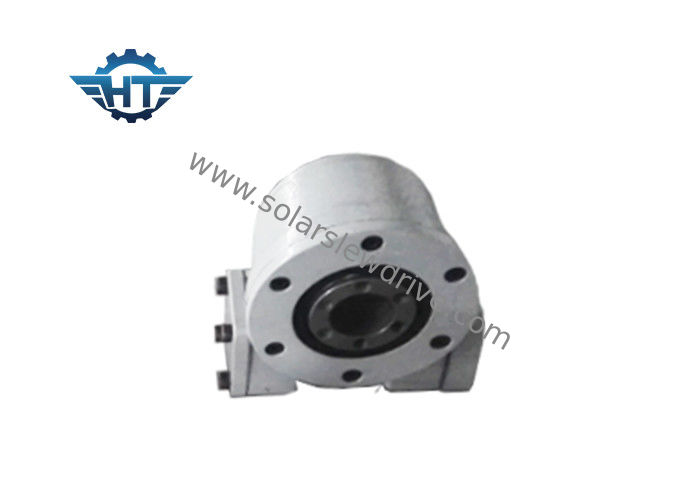

Impulsión de la ciénaga del engranaje de gusano SE1 con los motores eléctricos 24vdc para el sistema de seguimiento solar del picovoltio

Impulsión de la ciénaga del engranaje de gusano SE1 con los motores eléctricos 24vdc para el sistema de seguimiento solar del picovoltio

    • SE1 Worm Gear Slew Drive With 24vdc Electrical Motors For Pv Solar Tracking System
    • SE1 Worm Gear Slew Drive With 24vdc Electrical Motors For Pv Solar Tracking System
  • SE1 Worm Gear Slew Drive With 24vdc Electrical Motors For Pv Solar Tracking System

    Datos del producto:

    Lugar de origen: China
    Nombre de la marca: HangTuo
    Certificación: CE, ISO9001
    Número de modelo: ZSE1”

    Pago y Envío Términos:

    Cantidad de orden mínima: 1 pedazo
    Precio: USD 280~504 / pc
    Detalles de empaquetado: Cuadro de madera contrachapada
    Tiempo de entrega: 15~45 días
    Condiciones de pago: L / C, T / T, Western Union
    Capacidad de la fuente: PCS 2000 POR MES
    Contacto
    Descripción detallada del producto
    Materiales: 50Mn, 42CrMo modelo: SE1
    Ratio del engranaje: 32:1 Esfuerzo de torsión de la salida nominal: 400nm
    Llevar a cabo el esfuerzo de torsión: 1800 nanómetro Esfuerzo de torsión inclinable: 1000Nm
    Eficiencia: 40% Color estándar: RAL 9006
    Alta luz:

    hydraulic slew motor

    ,

    solar tracker drive

    Impulsión de la ciénaga del engranaje de gusano SE1 con los motores eléctricos 24vdc para el sistema de seguimiento solar del picovoltio



    Descripción de producto



    1. Tipo del diente: Diente helicoidal
    2. llevar la carga: carga ligera
    3. tipo de impulsión: Impulsión del motor
    4. diámetro del centro rotatorio: 40m m

    5. módulo: 5
    6. número de ejes del gusano: 1
    7. ratio del engranaje: 28: 1
    8. eficacia: el 40%
    9. engranajes de autoretención: SÍ
    10. peso: 6kg



    Dibujo de las ventas



    Impulsión de la ciénaga del engranaje de gusano SE1 con los motores eléctricos 24vdc para el sistema de seguimiento solar del picovoltio 0



    las impulsiones de la matanza se aplican extensamente en solo sistema de seguimiento solar horizontal del sistema de seguimiento del eje, del picovoltio del solo sistema de seguimiento inclinado y del eje dual, sistema solar de la torre del helióstato, la central eléctrica concentrada canal parabólico, el perseguidor solar del plato y el sistema termal linear de fresnel, así como la grúa marina, grúa de la elevación, gancho agarrador de la madera, equipo minero, cortando el equipo, plataforma de funcionamiento aérea, grúa del camión, plataforma de perforación, tabla de la vuelta, línea de la automatización y así sucesivamente.



    Impulsión de la ciénaga del engranaje de gusano SE1 con los motores eléctricos 24vdc para el sistema de seguimiento solar del picovoltio 1  Impulsión de la ciénaga del engranaje de gusano SE1 con los motores eléctricos 24vdc para el sistema de seguimiento solar del picovoltio 2  Impulsión de la ciénaga del engranaje de gusano SE1 con los motores eléctricos 24vdc para el sistema de seguimiento solar del picovoltio 3



    Ventajas



    1. Alto esfuerzo de torsión backholding para mejorar la seguridad de sistema solar de seguimiento

    2. gama giratoria de 360 grados

    3. Envolviendo la impulsión del gusano dentro

    4. Contacto de diente multi para asegurar la alta carga

    5. Función de autoretención



    Parámetros de las series del SE



    Modelo Ratio Esfuerzo de torsión de la salida nominal (N.m) Esfuerzo de torsión inclinable (N.m) Llevando a cabo el esfuerzo de torsión (N.m) Carga axial (kN) Carga radial (kN) Eficacia Precisión (°) De autoretención Peso (kilogramos)
    1" 32:1 400 1000 1800 22 12 el 40% ≤0.1 6
    3" 31:1 600 1500 3000 30 16 el 40% ≤0.1 8
    5" 37:1 800 6000 9200 68 27 el 40% ≤0.1 12
    7" 57:1 2000 13500 13200 132 58 el 40% ≤0.1 21
    9" 61:1 4400 45000 30800 340 130 el 40% ≤0.1 49
    12" 78:1 5800 54400 40560 480 190 el 40% ≤0.1 61
    14" 85:1 6550 68000 54200 680 230 el 40% ≤0.1 63
    17" 102:1 9400 135600 65040 980 390 el 40% ≤0.1 105
    21" 125:1 16000 203400 81000 1600 640 el 40% ≤0.1 149
    25" 150:1 21000 271160 89000 2400 950 el 40% ≤0.1 204


    Observación: Para dimensiones más detalladas y los parámetros, refiera por favor a nuestros dibujos de las ventas.



    Servicios modificados para requisitos particulares


    1. Diseño especial basado en diversos usos y proyectos
    2. diversos tipos de motores se podían hacer juego, por ejemplo los motores hidráulicos, los motores de pasos, los motores eléctricos etc.
    3. diversos colores están disponibles basados en código de RAL; nuestro color estándar es RAL 9006.
