Abastecimiento de impulsiones innovadoras y rentables de la matanza
Lugar de origen: | China |
Nombre de la marca: | HangTuo |
Certificación: | CE, ISO9001 |
Número de modelo: | VE7 |
Cantidad de orden mínima: | 1 pedazo |
---|---|
Precio: | USD 280/ pc |
Detalles de empaquetado: | Cuadro de madera contrachapada |
Tiempo de entrega: | 15~45 días |
Condiciones de pago: | L / C, T / T, Western Union |
Capacidad de la fuente: | PCS 2000 POR MES |
Material: | 50Mn, 42CrMo | Modelo: | VE7 |
---|---|---|---|
Ratio del engranaje: | 51:1 | Esfuerzo de torsión normal de la salida: | 5100 nanómetro |
Llevar a cabo el esfuerzo de torsión: | kNm 39 | Esfuerzo de torsión inclinable: | 5 KNm |
Esfuerzo de torsión máximo: | 7650 nanómetro | Color estándar: | RAL 9006 |
Alta luz: | motor hidráulico de la ciénaga,engranaje de la matanza |

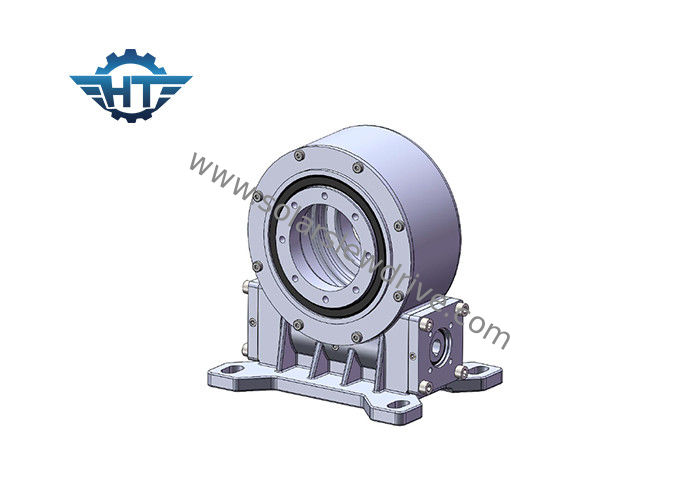

Solo ratio solar 51/1 del engranaje impulsor de la ciénaga de AXIS de la pulgada VE7 para el solo sistema de seguimiento solar plano de AXIS
Ventajas
1. Alto esfuerzo de torsión backholding para mejorar la seguridad de sistema solar de seguimiento
2. gama giratoria de 360 grados
3. Envoltura del interior de la impulsión del gusano
4. Contacto de diente multi para asegurar la alta carga
5. Función de autoretención
Parámetros de las series de VE
Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Inclinando el esfuerzo de torsión (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | el 40% | ≤0.1 | Sí | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | el 40% | ≤0.1 | Sí | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | el 40% | ≤0.1 | Sí | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | el 40% | ≤0.1 | Sí | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | el 40% | ≤0.1 | Sí | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | el 40% | ≤0.1 | Sí | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | el 40% | ≤0.1 | Sí | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | el 40% | ≤0.1 | Sí | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | el 40% | ≤0.1 | Sí | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | el 40% | ≤0.1 | Sí | 251 |
Observación: Para dimensiones más detalladas y los parámetros, refiera por favor a nuestros dibujos de las ventas.
Servicios modificados para requisitos particulares
1. Diseño especial basado en diversos usos y proyectos
2. diversos tipos de motores se podían hacer juego, por ejemplo los motores hidráulicos, los motores de pasos, los motores eléctricos etc.
3. diversos colores están disponibles basados en código de RAL; nuestro color estándar es RAL 9006.
Applicatons
solo sistema de seguimiento del eje
Persona de Contacto: Jessie
Teléfono: +86 18800586965
